Zentrifugallaufrad CNC-Dienstleistungen
Yijin Solution makes exceptional centrifugal impellers through CNC-Bearbeitung. Diese Laufräder wandeln die kinetische Energie der Rotation in einen Flüssigkeitsstrom um und verbessern so den Wirkungsgrad im Vergleich zu herkömmlichen Gussteilen, die ebenfalls verwendet werden. Wir stellen Laufradteile her, die Ihre exakten Maßtoleranzen und Materialspezifikationen einhalten und somit weniger Verschleiß oder Reparaturen verursachen.
- ⬤Dienst
- ⬤Deine Details
- ⬤Einreichen

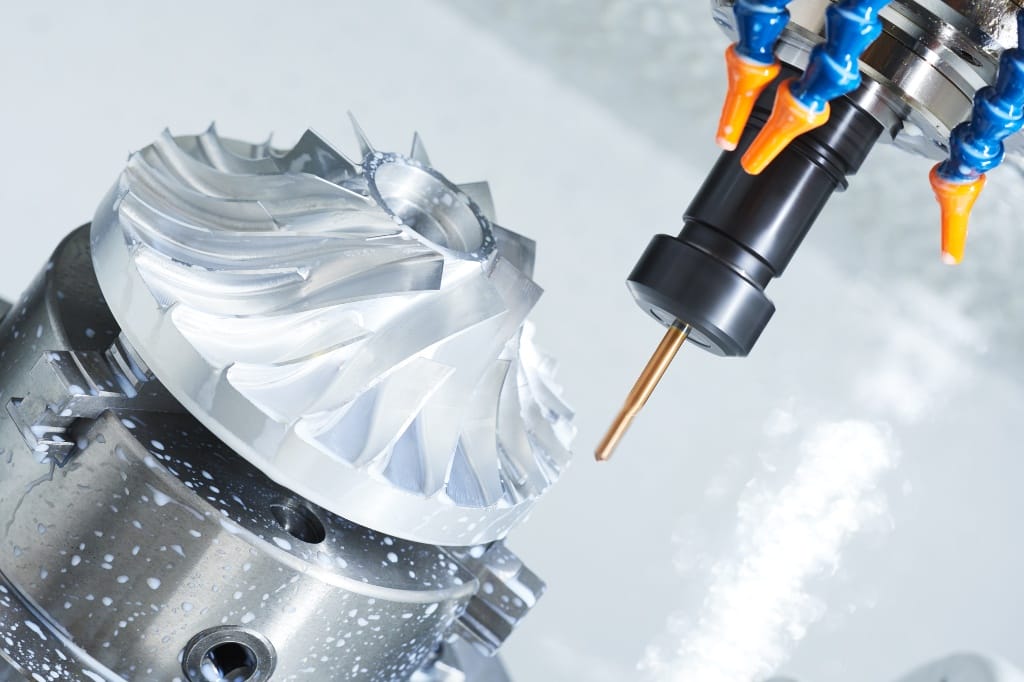

Was sind Zentrifugallaufräder?
Zentrifugallaufräder sind rotierende Bauteile, die die Geschwindigkeit und den Druck von Flüssigkeiten in Zentrifugalpumpen und Kompressoren erhöhen. Diese materiellen Teile wandeln die Rotationsenergie von Motoren in hydrodynamische Energie um. Sie drücken die Flüssigkeit durch die Zentrifugalkraft in Kreisen nach außen. Laufräder haben einen enormen Einfluss auf die Leistung und Effizienz von Pumpen, weshalb eine präzise Fertigung wichtig ist.
Wer hat das Zentrifugallaufrad erfunden?
John Appold erfand im 19. Jahrhundert das moderne Laufrad mit gekrümmten Schaufeln und revolutionierte damit die Effizienz von Zentrifugalpumpen. Die heutige Laufradkonstruktion nutzt die numerische Strömungsmechanik und die Eulersche Pumpengleichung, um die Energieübertragung von den rotierenden Schaufeln auf den Flüssigkeitsstrom zu optimieren.
Wichtige Entwurfsparameter
- Spezifische Geschwindigkeit: Dimensionsloser Parameter für die Auswahl des Laufradtyps
- Geometrie der Schaufeln: Gekrümmte Profile, optimiert für die Strömungseigenschaften
- Konstruktion der Nabe: Zentrales Auge, in das die Flüssigkeit axial eintritt
- Ausblaswinkel: Steuert Geschwindigkeitsvektoren und Druckerzeugung
| Laufrad Typ | Schaufel-Konfiguration | Wirkungsgrad Bereich | Beste Anwendungen |
|---|---|---|---|
| Öffnen Sie | Keine Frontabdeckung | 70-85% | Flüssigkeiten mit hohem Feststoffanteil |
| Halboffen | Teilweise Abdeckhaube | 75-88% | Allgemeiner Zweck |
| Geschlossen | Vollverkleidung | 80-92% | Systeme für sauberes Wasser |

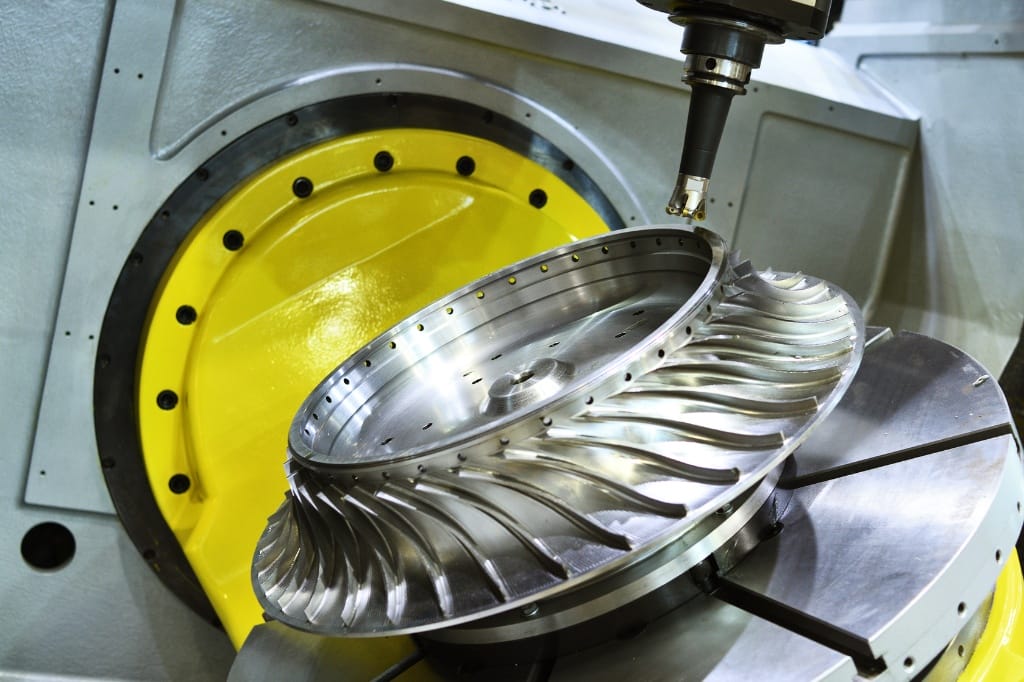

Unsere Dienstleistungen zur Herstellung von Zentrifugallaufrädern
Yijin Solution manufactures centrifugal impellers using 5-axis CNC machining centers capable of producing complex vane geometries with tolerances to ±0.0005 inches. Our facility handles impeller diameters from 50 mm to 1200 mm, accommodating flow rates from 10 liters per minute to 5000 cubic meters per hour. We machine impellers from pump materials including 316L stainless steel, duplex 2205, bronze alloys, and specialized corrosion-resistant alloys.
Fortgeschrittene Fertigungskapazitäten
- 5-Achsen-Simultanbearbeitung für komplexe Geometrien
- Dynamisches Auswuchten nach ISO 1940-1 Klasse G2.5
- Oberflächenbehandlung bis Ra 32 μin auf kritischen Strömungsflächen
- Rückverfolgbarkeit von Materialien mit vollständiger Zertifizierungsdokumentation
Patentierte Designlösungen
Wir setzen fortschrittliche Laufradnaben mit drehbaren konischen Hülsen ein, die auf der Patenttechnologie EP 1 331 401 B1 basieren. Diese losen konischen Hülsen verringern die Verstopfung des Einlasses und die Verwicklung von Fasern am Laufradauge, was die Zuverlässigkeit in anspruchsvollen Abwasserbehandlungs- und Industrieanwendungen deutlich erhöht.
Prozess der Qualitätskontrolle
Jedes Laufrad wird von einer Koordinatenmessmaschine geprüft, die Oberflächenrauheit wird verifiziert und die hydraulische Leistung wird validiert. Wir bieten vollständige Dokumentationspakete mit Materialzertifikaten, Maßberichten und Auswuchtungsprüfdaten gemäß ANSI-Spezifikationen.

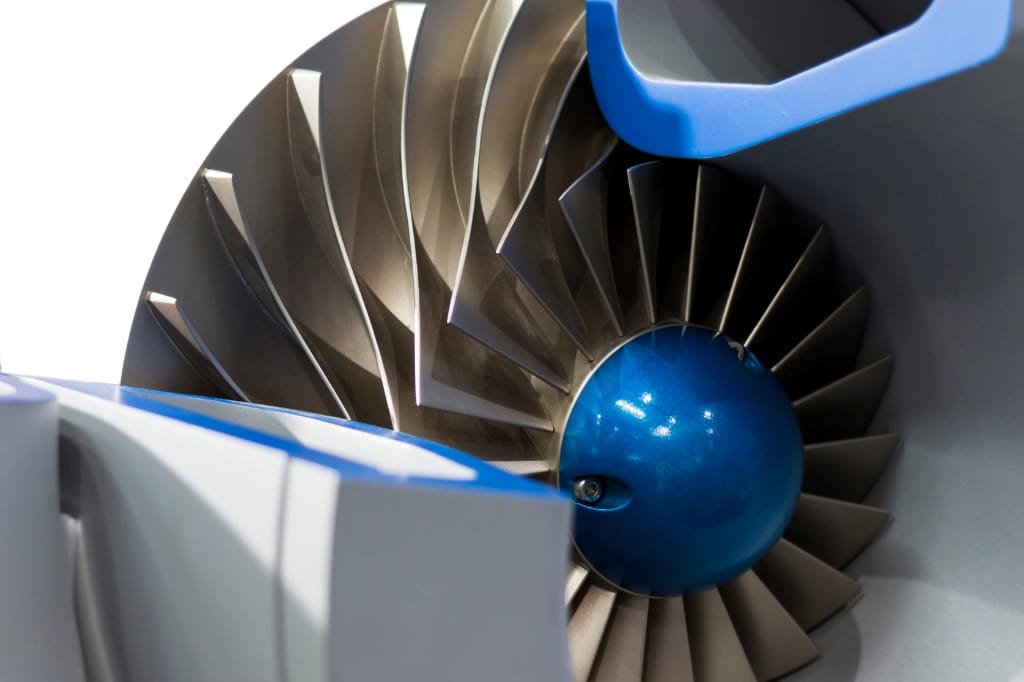

Wie erreichen wir eine überragende Laufradleistung?
Yijin Solution optimizes pump operation through precision vane geometry manufacturing. Our CNC machining creates exact vane curvatures that minimize flow separation and maximize energy transfer efficiency. We machine vane thickness variations that optimize fluid acceleration while maintaining structural integrity under operational stress and operating conditions.
Computergestützte Fluiddynamik-Analyse
- Optimierung der Strömungsmuster mit CFD-Modellierungssoftware
- Analyse des Geschwindigkeitsprofils zur Bestimmung des Schaufelaustrittswinkels
- Kartierung der Druckverteilung um das Kavitationsrisiko zu minimieren
- Verringerung der Turbulenzen durch optimierte Lamellenabstände
Leistungssteigernde Merkmale
Die Qualität der Oberflächenbeschaffenheit wirkt sich direkt auf den hydraulischen Wirkungsgrad aus, wobei unsere Ra 32 μin-Oberfläche die Reibungsverluste im Vergleich zu Standardoberflächen mit Ra 63 μin reduziert. Präzise Schaufelaustrittswinkel steuern die Auslassgeschwindigkeitsvektoren und sorgen für ein optimales Zusammenspiel mit der Pumpenspirale Entwürfe für maximale Druckerzeugung und hohe Effizienz.

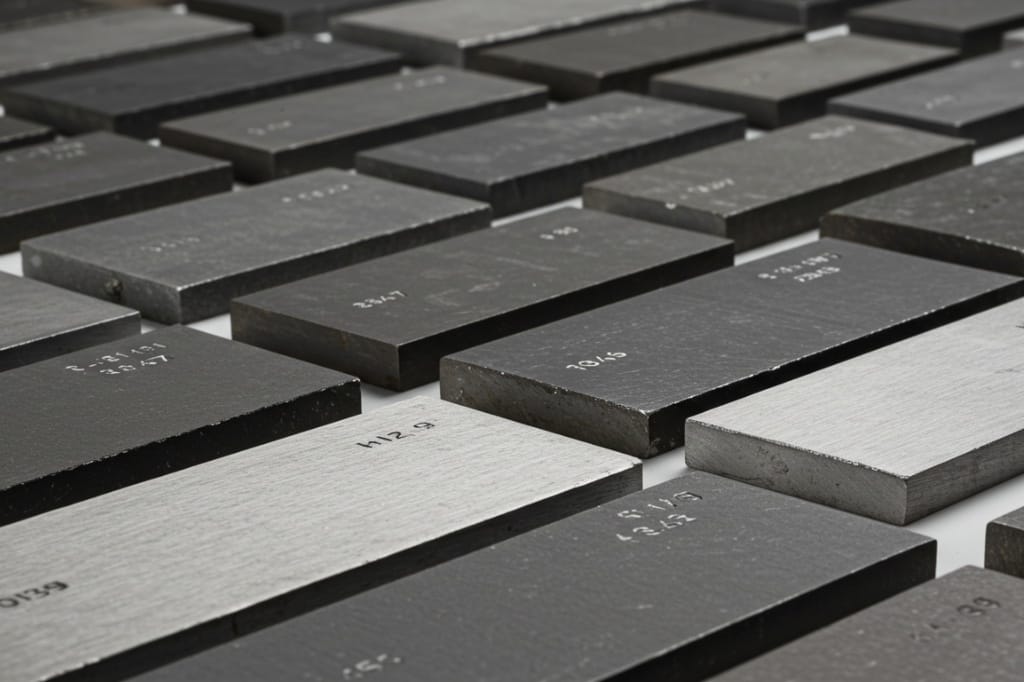

Welche Materialien verwenden wir für die verschiedenen Anwendungen?
Material selection determines impeller performance in corrosive, abrasive, or high-temperature environments and application requirements. Yijin Solution stocks 316L stainless steel for general chemical processing, offering excellent resistance to corrosion from acids, alkalies, and chloride solutions. Duplex 2205 stainless steel provides superior strength and pitting resistance for seawater and brackish water applications.
Spezialisierte Legierungsoptionen
- Hastelloy C-276: Hervorragende chemische Beständigkeit für extreme Umgebungen
- Inconel 625: Hochtemperaturfestigkeit bis 1093 °C
- Bronze-Legierungen: Kavitationsbeständigkeit für Schiffsanwendungen
- Gusseisen: Langlebige Lösung für Wasserversorgung und kommunale Anwendungen
Materialeigenschaften und Anwendungen
| Material | Zugfestigkeit | Korrosionsbeständigkeit | Temperatur-Grenzwert | Primäre Verwendung |
|---|---|---|---|---|
| EDELSTAHL 316L | 515-620 MPa | Ausgezeichnete Säuren | 816 °C | Chemische Verarbeitung |
| Duplex 2205 | 620-880 MPa | Überlegene Chloride | 315 °C | Meerwasser-Systeme |
| Hastelloy C-276 | 690-790 MPa | Hervorragende Chemikalien | 1093 °C | Extreme Umgebungen |
| Gusseisen | 200-400 MPa | Gutes, sauberes Wasser | 450 °C | Kommunale Wasserversorgung |

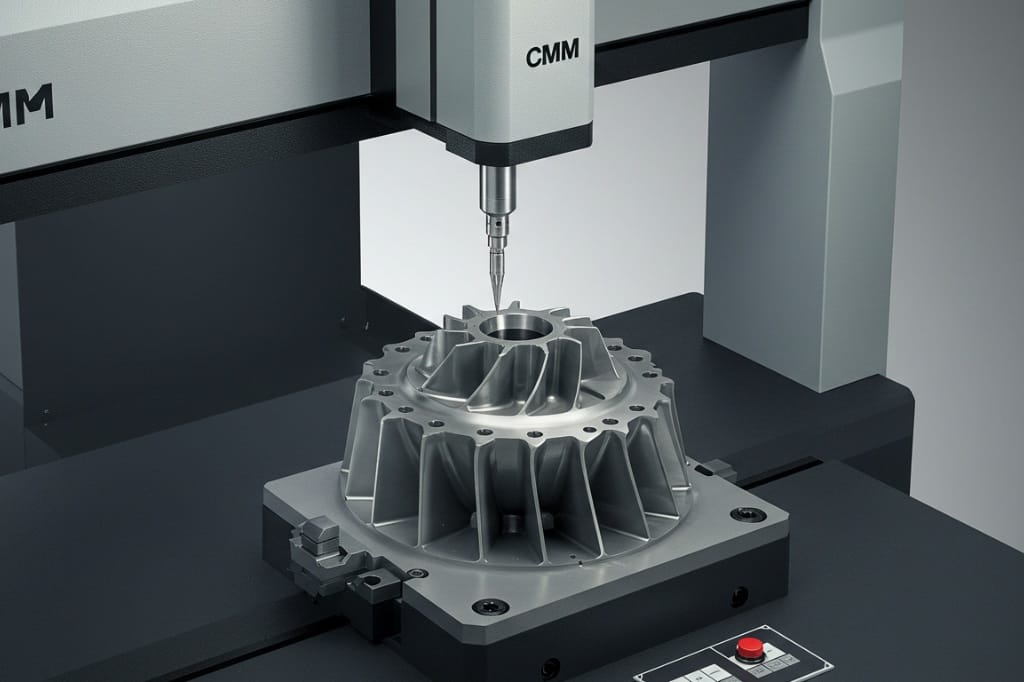

Wie stellen wir Qualität und Präzision sicher?
Quality control at Yijin Solution begins with incoming material inspection using X-ray fluorescence spectrometry to verify chemical composition compliance. Our coordinate measuring machines achieve measurement accuracy to ±0.00005 inches, ensuring dimensional conformance to API 610 and ISO 5199 specifications. Dynamic balancing equipment corrects mass distribution to eliminate vibration sources that cause premature mechanical seal failure and reduce reliability.
Einhaltung von Industrienormen
- API 610: Spezifikationen für Erdöl- und petrochemische Pumpen
- ISO 5199: Technische Spezifikationen für Zentrifugalpumpen
- ISO 9906: Hydraulische Leistungsabnahmeprüfungen
- ANSI-Normen: Einhaltung der Vorschriften des American National Standards Institute
Inspektions- und Prüfverfahren
Die Messung der Oberflächenrauheit mit Kontaktprofilometern dient der Überprüfung der Oberflächenqualität, die sich direkt auf die hydraulische Effizienz auswirkt. Wir verfügen über kalibrierte Prüfgeräte mit rückverfolgbaren Standards, die die Zuverlässigkeit und Wiederholbarkeit der Messungen über alle Produktionschargen hinweg gewährleisten und so für hochwertige Ergebnisse sorgen.
Die Endkontrolle umfasst gegebenenfalls eine Druckprüfung, eine visuelle Prüfung auf Oberflächenfehler und eine Überprüfung der Dokumentation. Jedes Laufrad wird mit vollständigen Qualitätspaketen ausgeliefert, die Materialzertifikate, Maßberichte, Daten zur Oberflächenbeschaffenheit und auf die spezifischen Anforderungen zugeschnittene Auswuchtprotokolle enthalten.

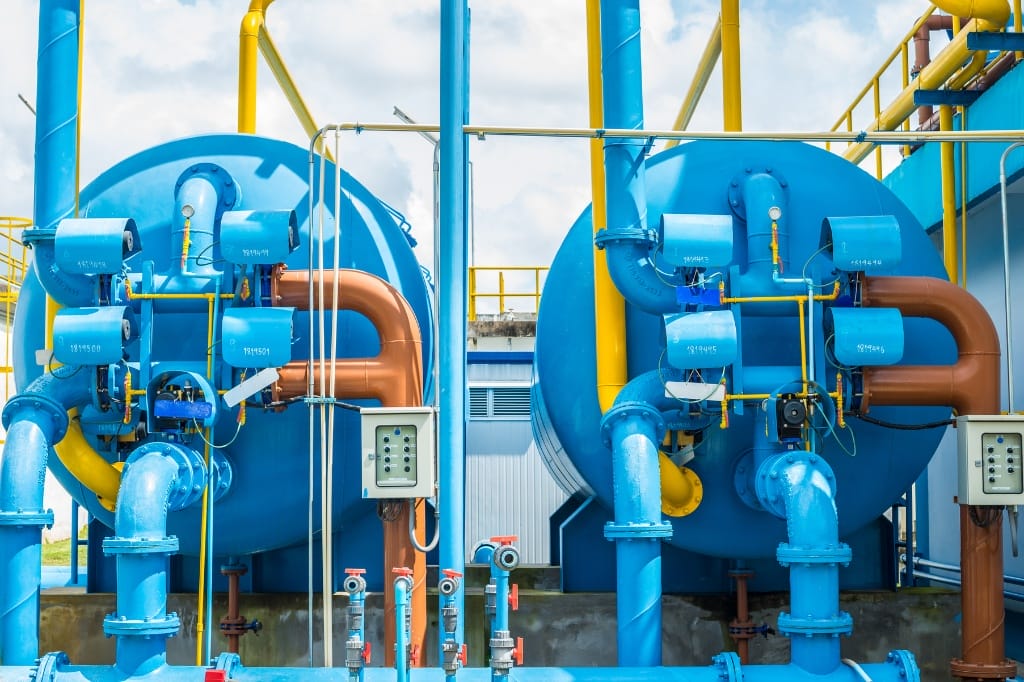

Welche Branchen profitieren von unserer Laufradfertigung?
Wasseraufbereitungsanlagen verwenden unsere Edelstahllaufräder in Hochleistungspumpen, Druckerhöhungsanlagen und Umkehrosmosesystemen, bei denen Korrosionsbeständigkeit und hydraulische Effizienz entscheidend sind. Kommunale Wasserversorgungssysteme erfordern Laufräder, die über Jahrzehnte hinweg zuverlässig arbeiten und gleichzeitig chlorinduzierter Korrosion und Kesselsteinablagerungen widerstehen.
Wichtige Anwendungssektoren
- Chemische Verarbeitung: Systeme zur Handhabung von Säuren und Laugen
- Wasserverteilung: Kommunale und industrielle Wassersysteme
- HVAC-Systeme: Umwälzpumpen für Kaltwasser und Heizung
- Landwirtschaft: Bewässerung und Wasserversorgungsnetze
- Industrielle Prozesse: Produktions- und Verarbeitungsanlagen
Leistungsanforderungen nach Branchen
Chemieanlagen verlassen sich bei der Förderung von korrosiven Medien wie Säuren, Basen und organischen Lösungsmitteln auf unsere Laufräder aus Speziallegierungen. Hersteller von Wasserpumpen verwenden unsere eng gekoppelten Laufradkonstruktionen für selbstansaugende Systeme und effiziente Pumpanwendungen. Hersteller von Industrieanlagen benötigen Laufräder mit geringem Wartungsaufwand und Dichtungsoptionen für unterschiedliche Betriebsbedingungen.

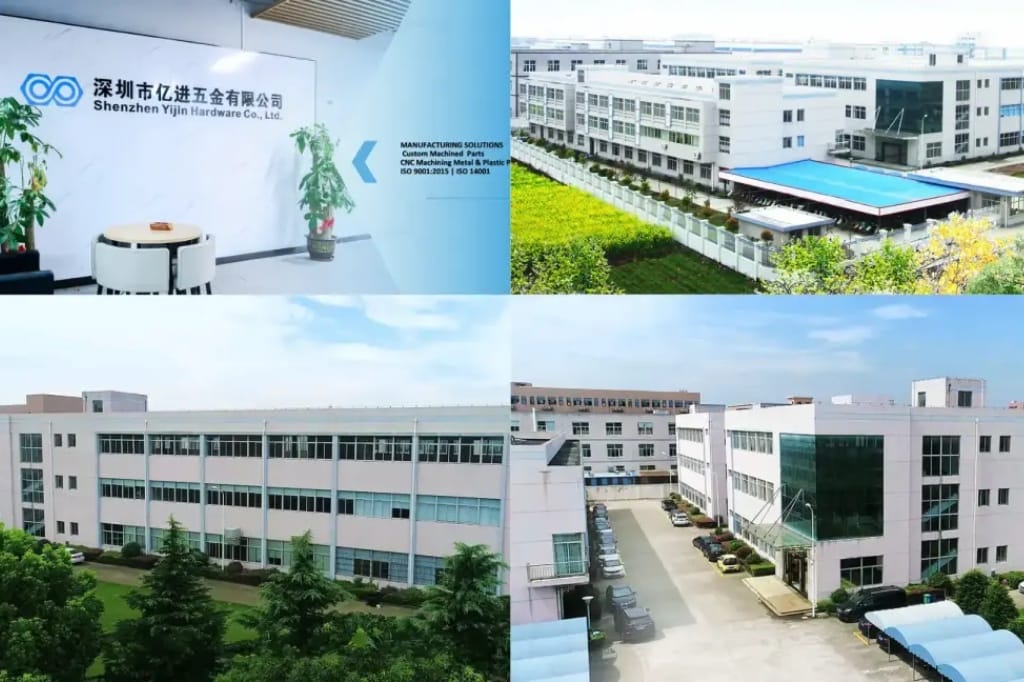

Why Choose Yijin Solution for Centrifugal Impeller Manufacturing?
Yijin Solution combines advanced CNC machining capabilities with deep understanding of fluid dynamics to produce impellers that optimize pump performance and reliability. Our 5-axis machining centers create complex vane geometries impossible with conventional manufacturing methods, enabling custom designs for centrifugal pump sizing and maximum efficiency in specific applications. We maintain an extensive material inventory including exotic alloys, ensuring rapid delivery for urgent projects.
Wettbewerbsvorteile
- Patentierte Nabenausführungen Verringerung von Verstopfung und Wartung
- CFD-Analysefähigkeiten zur Leistungsoptimierung
- Exotisch Material Fachwissen, einschließlich Superlegierungen und Spezialbeschichtungen
- Zertifizierung nach ISO 9001:2015 mit strenger Qualitätskontrolle
Unser Ingenieurteam berät Sie während des gesamten Entwurfsprozesses und gibt Optimierungsempfehlungen auf der Grundlage von hydraulischen Analysen und Anwendungsanforderungen. Dieser kooperative Ansatz stellt sicher, dass Ihre Laufräder maximale Leistung erbringen und gleichzeitig die Budget- und Zeitvorgaben einhalten. Als erfahrener Pumpenlieferant wissen wir um den entscheidenden Zusammenhang zwischen Laufradqualität und Gesamtsystemzuverlässigkeit.
Was unsere Kunden sagen
Zentrifugallaufrad Fabrik FAQs
Fortschrittliche CAM-Strategien, wie das "Opti-Through"-Schruppen und mehrachsige Schlicht-Werkzeugwege, sind für 3D-Laufradschaufeln unerlässlich. Bei der Opti-Through-Methode werden überlappende 3D-Schnitte verwendet, um komplexe Formen effizient zu schruppen und gleichzeitig den Werkzeugeinsatz zu minimieren und den Verschleiß zu verringern, was ideal für die komplizierte Geometrie von Laufrädern ist. Beim Schlichten sorgen dynamische mehrachsige Durchgänge für gleichbleibende Oberflächenqualität und Maßhaltigkeit bei gekrümmten Schaufeln.
Werkzeugverschleiß, sei es an der Flanke, am Krater oder an der Kerbe, führt zu steigenden Schnittkräften, schlechten Oberflächengüten und Maßabweichungen. Bei der Bearbeitung von Laufrädern aus Superlegierungen schränkt der Verschleiß die Präzision und Zyklenstabilität direkt ein. Zu einem effektiven Management gehören geplante Inspektionen, automatische Verschleißüberwachungssysteme und ein vorausschauender Austausch, die alle dazu beitragen, enge Toleranzen einzuhalten und Ausschuss zu vermeiden.
Rattern verursacht sichtbare Oberflächenwellen, Maßungenauigkeiten und Spannungen zwischen Werkzeug und Maschine. Es wird durch die Erhöhung der Steifigkeit - durch steifere Maschinen, robuste Werkzeuge und solide Werkstückbefestigungen - und die Optimierung von Schnittparametern wie Spindeldrehzahl und Werkzeugweg zur Vermeidung von Resonanzfrequenzen gemildert. CAM-gestützte Ansätze, wie die Beibehaltung einer konstanten Spandicke und die Verwendung von Kreisinterpolation in Ecken, unterdrücken Vibrationen zusätzlich.
