Вам нужно сделать металлические детали более прочными с помощью твердого анодирования? Это не просто обычное анодирование, оно лучше. Мы используем холодные кислотные ванны, а через алюминий пропускаем электрический ток.
Образуется толстый слой оксида, и эта деталь становится очень твердой. Ее невозможно легко поцарапать, и она не ржавеет. Такое покрытие необходимо многим заводам, оно часто используется в аэрокосмической и медицинской промышленности. Yijin Hardware каждый раз создает идеальные анодированные детали именно для ваших нужд.
Основные выводы
- Твердое анодирование создает оксидные слои толщиной 13-150 мкм со значениями твердости 400-600 HV
- В процессе анодирования используется охлажденный сернокислый электролит (от -2 °C до 0 °C) с высокой плотностью тока (24-40 ампер на квадратный фут).
- Увеличение толщины происходит примерно на 50% внутрь и на 50% наружу.
- Области применения: аэрокосмическая, военная, медицинская и пищевая промышленность, требующие высокой прочности.
- Стандарты MIL-A-8625, AMS 2469, ASTM B580 и ISO 10074 регулируют спецификации качества и испытания.
Что такое твердое анодирование и чем оно отличается от обычного анодирования?
Твердое анодирование делает алюминий сильнее. Этот метод анодирования типа III образует плотное анодное покрытие из оксида алюминия. При обычном анодировании образуются более тонкие слои. Анодирование по типу II происходит при более высоких температурах. Твердый анодированный алюминий обладает лучшими свойствами. Толщина покрытия имеет большое значение.
Сравнительные характеристики анодирования
| Характеристика | Тип I (анодирование хромовой кислотой) | Тип II (стандартный) | Тип III (твердое покрытие) |
|---|---|---|---|
| Толщина | 2,5 мкм (0,0001″) | 5-25 мкм (0,0002-0,001″) | 13-150 мкм (0,0005-0,006″) |
| Твердость | 150-250 HV | 200-400 HV | 400-600 HV |
| Основное использование | Защита от коррозии | Декоративная/средняя защита | Высокая износостойкость/коррозионная стойкость |
| Электролит | Хромовая кислота | Серная кислота | Серная кислота (холодная) |
| Варианты цвета | Ограниченный | Обширный | Ограниченный (часто черный) |
| Управляющие спецификации | MIL-A-8625 Тип I | MIL-A-8625 Тип II | MIL-A-8625 Тип III |
Отличительные характеристики включают:
- Поверхностная твердость приближается к инструментальной стали
- Превосходная износостойкость для скользящих компонентов
- Повышенная коррозионная стойкость в суровых условиях
- Электроизоляционные свойства для электронных применений

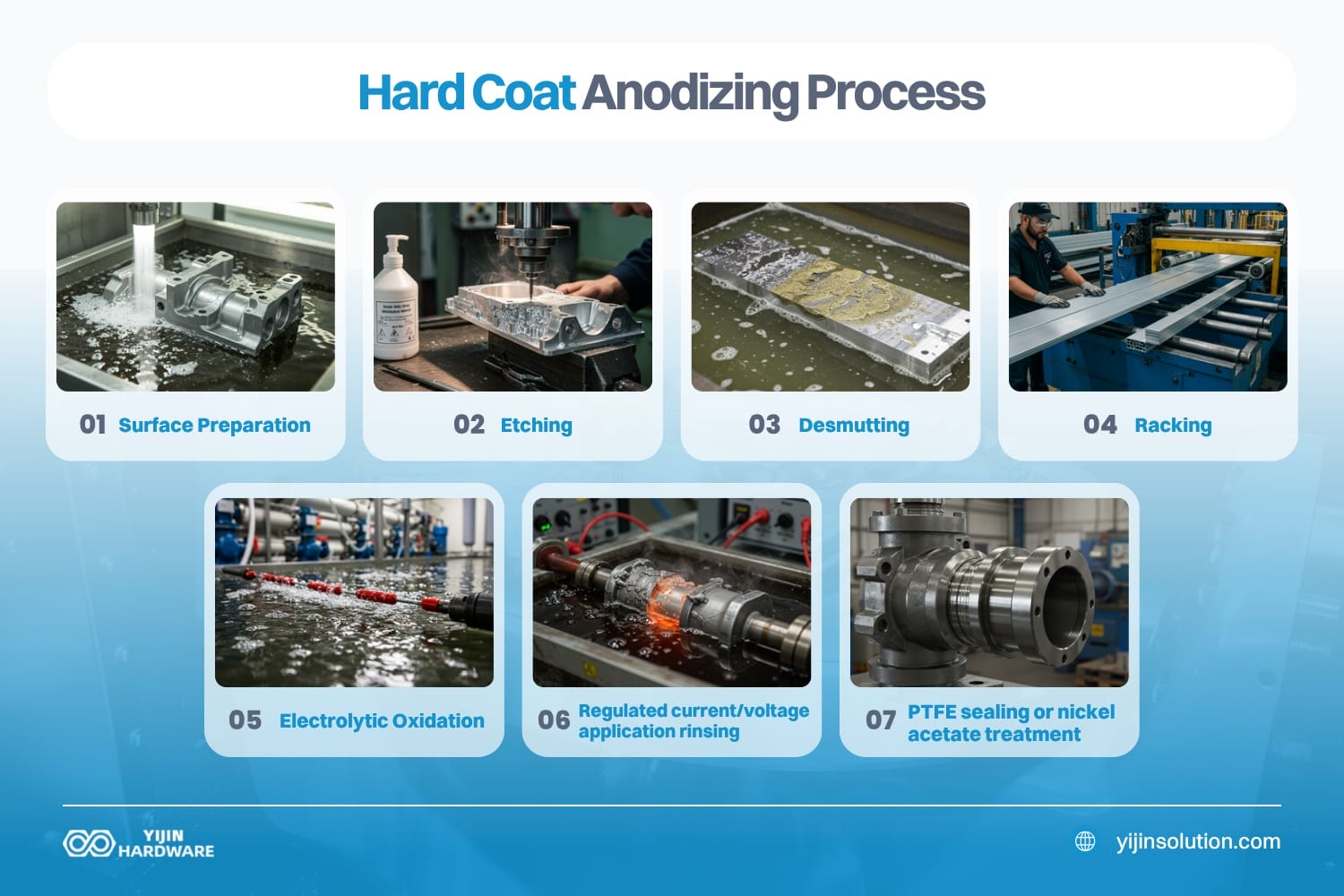

Как происходит процесс анодирования с твердым покрытием?
Анодирование алюминия под твердое покрытие включает в себя электрохимический процесс с использованием раствора серной кислоты, поддерживаемого при температуре, близкой к нулю. Алюминиевая деталь служит анодом в электрической цепи, где положительный электрод создает кристаллический оксидный слой на поверхности детали. Этот точно контролируемый процесс нанесения покрытия требует определенных параметров для достижения оптимальных свойств покрытия.
Технические параметры процесса
- Состав электролита: Сернокислая анодная ванна 180-200 г/л
- Температура: от -2 °C до 0 °C (контролируется промышленными охладителями)
- Плотность тока: 24-40 ампер на квадратный фут (ASF)
- Диапазон напряжения: 60-100 В постоянного тока (увеличивается по мере нанесения покрытия)
- Продолжительность процесса: Определяется требуемой толщиной слоя
- Перемешивание: Непрерывная для поддержания равномерного качества покрытия
Критические этапы процесса
- Подготовка поверхности (щелочная очистка, обезжиривание)
- Травление для удаления естественного оксидного слоя на поверхности
- Десмутирование для удаления остаточных интерметаллидов
- Стойки с соответствующими точками электрических контактов
- Электролитическое окисление в рефрижераторной емкости
- Применение регулируемого тока/напряжения
- Тщательное промывание в деионизированной воде
- Опционально уплотнение из PTFE или обработка ацетатом никеля
- Окончательная проверка качества и тестирование
Какие преимущества дает анодирование с твердым покрытием?
Твердое анодирование алюминия обеспечивает исключительную твердость (400-600 HV), делая алюминиевые поверхности сравнимыми с закаленной сталью по износостойкости и коррозионной стойкости. Тест Taber Abraser (согласно Fed Std 141 и EN ISO 8251) демонстрирует минимальную потерю веса по сравнению с необработанным алюминиевым сплавом или анодированными покрытиями типа II. Рынок аналитики данных отмечает, что мировой рынок анодированного алюминия с твердым покрытием составил около $2,5 млрд в 2025 году и, как ожидается, будет расти с темпами CAGR 7% с 2025 по 2033 год.
Американский совет по анодированию подтверждает, что правильно обработанные покрытия типа III обеспечивают превосходную защиту окружающей среды.
Расширенные эксплуатационные характеристики
| Атрибут производительности | Стоимость твердого анодирования | Метод тестирования |
|---|---|---|
| Твердость | 400-600 HV | ASTM E384, EN ISO 4516 |
| Устойчивость к коррозии | Устойчивость к солевому туману | ASTM B117, EN ISO 9227 |
| Электрическая изоляция | >10,000 MΩ поверхностное удельное сопротивление | EN 12373-17, ISO 2376 |
| Тепловая излучательная способность | До 0,8 | Специальное радиометрическое тестирование |
| Диэлектрическая прочность | 500-3,000 В (зависит от толщины) | ASTM D149 |
Улучшенные свойства поверхности
- Исключительная износостойкость для механизмов скольжения
- Улучшенная способность удерживать смазку для движущихся частей
- Снижение коэффициентов трения
- Немагнитные характеристики
- Незагрязняющаяся, стерилизуемая анодированная поверхность
Какие алюминиевые сплавы лучше всего работают с твердосплавным анодированием?
Выбор алюминиевого сплава существенно влияет на результаты твердого анодирования алюминия, при этом сплавы 6000-й серии неизменно дают самые качественные покрытия. Сплав 6061-T6 обеспечивает превосходную твердость и равномерное формирование покрытия в соответствии с рекомендациями Алюминиевой ассоциации. Стандарт BAC 5821C компании Boeing специально признает определенные сплавы для анодирования алюминия в аэрокосмической отрасли.
Реакция на анодирование конкретного сплава
| Серия сплавов | Характеристики твердого покрытия | Внешний вид покрытия | Потенциал твердости |
|---|---|---|---|
| Серия 6000 (6061, 6063) | Превосходно | Однородный темно-серый цвет | 500-600 HV |
| Серия 7000 (7075) | Очень хорошо | От серого до бронзового | 450-550 HV |
| Серия 5000 (5052) | Хорошо | Однородный цвет | 400-500 HV |
| Серия 2000 (2024) | Ярмарка | Менее последовательный | 350-450 HV |
| Литые сплавы (319, 356) | Ограниченный | Непоследовательность | 300-400 HV |
Влияние состава сплава
- Высокое содержание меди снижает максимально достижимую твердость
- Содержание кремния влияет на цвет и консистенцию
- Содержание цинка влияет на внешний вид покрытия
- Магний улучшает защиту от коррозии
- Интерметаллические соединения создают потенциально слабые места
Как твердое анодирование влияет на размеры компонентов?
Твердое анодирование изменяет размеры деталей как за счет проникновения, так и за счет наращивания. Слой оксида алюминия развивается примерно на 50% внутрь (проникновение) и на 50% наружу (наращивание) от исходных алюминиевых поверхностей. Руководство Американского общества металлов подтверждает, что для покрытия толщиной 50 мкм следует ожидать изменения размеров примерно на 25 мкм на поверхность.
Соображения по планированию размеров
- Внутренние углы накапливают большее увеличение толщины, чем плоские поверхности
- Диаметр отверстий уменьшается в два раза по сравнению с глубиной проникновения
- Внешние размеры увеличиваются на величину наращивания
- В глубоких углублениях можно наносить более тонкие покрытия
- Области с высокой плотностью тока (края, точки) строятся быстрее
Важнейшие приспособления в дизайне
- Детали машин, заниженные на половину ожидаемой толщины покрытия
- Указывать соответствующие допуски на размеры на инженерных чертежах
- Определите критические интерфейсы, требующие маскировки
- Рассмотрите возможность обработки после анодирования для требований к точности
- Расчет модификаций резьбы в зависимости от изменения диаметра шага
В каких отраслях промышленности используются анодированные компоненты с твердым покрытием?
Твердое анодирование служит для критически важных применений во многих высокопроизводительных отраслях промышленности, требующих исключительной долговечности. Национальная программа аккредитации подрядчиков аэрокосмической и оборонной промышленности (NADCAP) специально рассматривает качество анодирования для аэрокосмических компонентов. Стандарт Medical Device Regulation (MDR) признает анодированные алюминиевые поверхности для биосовместимости в медицинских приложениях.
Отраслевые приложения
- Аэрокосмическая промышленность: Компоненты шасси, гидравлические приводы, элементы конструкции
- Военные: Оружейные системы, оптические корпуса, оборудование повышенной прочности
- Медицина: Хирургические инструменты, диагностические приборы, стерилизуемое оборудование
- Пищевая промышленность: Оборудование для обработки, компоненты машин, поверхности, соответствующие требованиям FDA
- Автомобили: Гоночные компоненты, детали высокопроизводительных двигателей, тормозные системы
- Электроника: Радиаторы, компоненты шасси, экранирующие конструкции EMI/RFI
- Морской: Подверженные воздействию соленой воды компоненты, двигательные установки, оборудование
Как уплотнение PTFE улучшает твердое анодирование?
Уплотнение PTFE встраивает частицы политетрафторэтилена в пористый анодированный слой, создавая самосмазывающуюся поверхность с исключительными свойствами. Этот процесс обработки металла, регламентированный спецификациями MIL-A-63576 и AMS 2482, внедряет PTFE в микроструктуру оксида. Получаемая в результате анодированная поверхность достигает значительно более низкого коэффициента трения, сохраняя при этом основные преимущества твердого анодирования.
Преимущества уплотнений из ПТФЭ
- Сниженный коэффициент трения (0,05-0,10 против 0,25-0,30 для стандартного твердого покрытия)
- Улучшенные разделительные свойства для антипригарных применений
- Улучшенная защита от коррозии благодаря методам герметизации пор
- Характеристики смазывания сухой пленкой
- Отличная химическая стойкость
Области применения
- Механизмы скольжения и изнашиваемые поверхности
- Оборудование для пищевой промышленности, требующее антипригарных свойств
- Компоненты с ограниченным доступом к смазке
- Детали, работающие в вакууме или экстремальных условиях
- Области применения, требующие одновременно твердости и пониженного трения
Как обработка с ЧПУ сочетается с твердосплавным анодированием?
Обработка на станках с ЧПУ Интеграция анодирования и твердого покрытия алюминия требует точного планирования изменений размеров, обеспечивая при этом значительные преимущества в качестве. Системы компьютерного числового управления (ЧПУ) Yijin Hardware координируются с автоматизированным управлением технологическим процессом (CPC) анодирования для поддержания жестких допусков на протяжении всего производства. Такая интеграция позволяет избежать проблем с качеством, возникающих при работе с отдельными поставщиками механической и финишной обработки.
Преимущества интегрированного производства
- Компенсация размеров программируется непосредственно в траектории инструментов с ЧПУ
- Выбор материала оптимизирован с учетом обрабатываемости и способности к анодированию
- Уменьшение повреждений при транспортировке между процессами
- Всеобъемлющая документация по качеству от сырья до отделки
- Оптимизированное управление проектами с подотчетностью из одного источника
Критические точки интеграции
- Программирование в CAD/CAM с учетом припусков на анодирование
- Оптимизированный обработка поверхности подготовка к адгезии анодирования
- Координированные маскирующие стратегии для селективного лечения
- Интегрированные протоколы проверки качества
- Унифицированная документация и сертификация
Как разрабатывать детали для твердого анодирования?
Проектирование для твердого анодирования требует особых соображений, чтобы учесть требования электрохимического процесса. Общество инженеров-технологов рекомендует минимальный радиус внутренних углов для обеспечения равномерного распределения тока. Руководство по проектированию от Американского общества по испытаниям и материалам (ASTM) содержит формулы компенсации размеров для прецизионных анодированных деталей.
Лучшие практики в области дизайна
- Поддерживайте равномерную толщину стенок для равномерного распределения тока
- Укажите минимальный радиус 0,5 мм на внутренних углах
- Дренажные отверстия для сложных геометрических форм
- Конструкция с зазором 0,025-0,050 мм на поверхности для сопрягаемых деталей
- Избегайте острых краев, которые концентрируют плотность тока
- Рассмотрение анализа методом конечных элементов (FEA) для компонентов с критическим допуском
Соображения по маскировке
- Определение прецизионных поверхностей, требующих защиты размеров
- Разработайте соответствующие точки крепления маски
- Рассмотрим конформные маски для сложных геометрий
- Планирование требований к защите резьбы или отверстий
- Оцените необходимость селективного анодирования электрических контактов
Почему стоит выбрать Yijin Hardware для услуг анодирования твердых покрытий?
Yijin Hardware обеспечивает превосходное анодирование алюминия Type III благодаря интегрированной обработке с ЧПУ и передовым системам управления процессом. Наш комплексный подход к производству обеспечивает точный контроль размеров на протяжении всего производства. Мы предоставляем полный пакет документации с измерениями толщины покрытия, результатами испытаний на твердость и сертификатами соответствия для неокрашенных или окрашенных спецификаций класса 1.
Наши технические возможности включают специализированное маскирование для выборочного анодирования, прецизионный контроль толщины с помощью компьютерной ректификации и расширенный спектр услуг по анодированию, включая варианты пропитки PTFE для самосмазывающихся поверхностей. Свяжитесь с нашей командой инженеров сегодня, чтобы обсудить ваши требования к твердому анодированию и узнать, как наш интегрированный производственный подход может повысить качество ваших компонентов, упростив при этом цепочку поставок.
Часто задаваемые вопросы о твердосплавном анодировании
Как анодирование твердого покрытия отличается от твердого хромирования?
Твердое анодирование интегрируется с алюминиевой подложкой, в то время как хромирование создает отдельный металлический слой. Анодный процесс не приводит к водородному охрупчиванию и создает меньше проблем для окружающей среды, чем обработка шестивалентным хромом. Твердый хром имеет немного более высокую твердость (850-1000 HV против 400-600 HV для твердого покрытия), но анодирование обеспечивает лучшую адгезию и защиту от коррозии именно для алюминия.
Какие экологические достижения существуют в области анодирования твердых покрытий?
На современных предприятиях по анодированию твердых покрытий применяются системы замкнутого цикла рециркуляции воды и технологии регенерации кислот. Агентство по охране окружающей среды признает анодирование более экологичным, чем многие другие конкурентные процессы обработки металлов, благодаря нетоксичным потокам отходов. Последние разработки включают энергоэффективные выпрямители и системы рециркуляции серной кислоты, которые повышают эффективность обработки поверхности.
Можно ли отремонтировать детали с твердым анодированным покрытием в случае их повреждения?
Твердые анодированные слои не могут быть эффективно восстановлены после повреждения без полной зачистки и повторной обработки. Оксид становится неотъемлемой частью алюминиевой подложки, что делает точечный ремонт невозможным без создания видимых переходов. Для компонентов с незначительными повреждениями сухие смазочные покрытия на основе ПТФЭ иногда могут восстановить функциональные свойства, но эстетические повреждения требуют полной переработки.
