Servicios de mecanizado CNC horizontal
Horizontal Mecanizado CNC lleva la precisión a nuevas cotas para piezas industriales complejas. En Yijin Hardware, nuestros centros de mecanizado alcanzan sistemáticamente tolerancias de ±0,0002 pulgadas, más finas que un cabello humano. Esto no es sólo un alarde técnico: es lo que hace posibles esos intrincados componentes de los que dependen las industrias aeroespacial, automovilística y médica.
Hemos invertido en lo que realmente cuenta: capacidades multieje, cambiadores de palets que mantienen la producción en movimiento las 24 horas del día, enormes almacenes de herramientas que minimizan el tiempo de inactividad y sistemas de control de calidad que detectan los problemas a tiempo. La ventaja se hace evidente con las piezas complejas: lo que requiere tres configuraciones distintas en las máquinas verticales, a menudo sólo necesita una en nuestras máquinas horizontales, lo que ahorra tiempo y mejora drásticamente la precisión.
- ⬤Servicio
- ⬤Sus datos
- ⬤Enviar

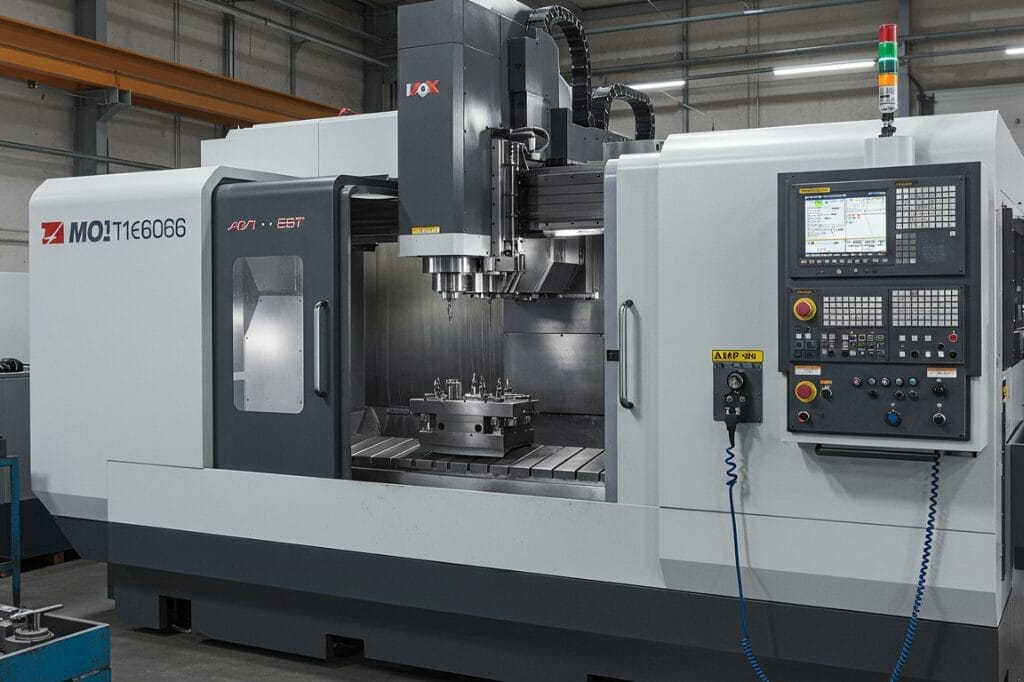

¿Qué es el mecanizado CNC horizontal?
El mecanizado CNC horizontal utiliza aquellos sistemas controlados por ordenador en los que el husillo discurre paralelo al suelo en lugar de apuntar hacia abajo. Esta diferencia de orientación, aparentemente simple, crea enormes ventajas. La configuración horizontal permite que las virutas caigan de forma natural, en comparación con las máquinas verticales en las que se amontonan sobre la pieza de trabajo. La gravedad se convierte en su amiga, eliminando eficazmente los residuos sin necesidad de sistemas sofisticados.
Estas máquinas brillan con luz propia cuando se trata de piezas complejas que requieren mecanizado desde múltiples ángulos. Las ventajas sobre las configuraciones verticales son muy significativas:
- Las virutas caen de forma natural en lugar de acumularse en la superficie de trabajo
- Las herramientas de corte duran mucho más gracias a una mejor refrigeración y evacuación de la viruta
- Puede golpear varias caras de una pieza sin tener que volver a texturizar constantemente
- Toda la estructura de la máquina soporta mejor el corte pesado gracias a su diseño
La configuración horizontal permite realizar operaciones de corte agresivas con una precisión impresionante: la precisión de rotación típica se mantiene dentro de ±0,001 grados incluso bajo carga. Para componentes complejos que requieren varias operaciones, esta diferencia de configuración puede reducir el tiempo de producción casi a la mitad en comparación con las máquinas verticales.

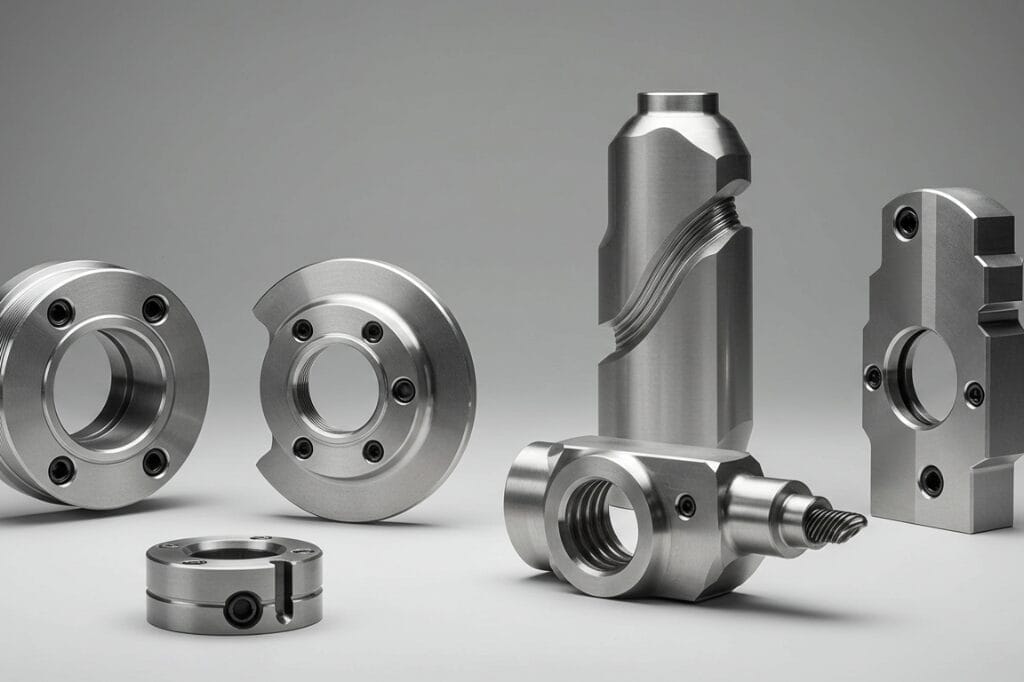

Nuestras capacidades de mecanizado CNC horizontal
Yijin Hardware ofrece capacidades de mecanizado horizontal que establecen los estándares de la industria. Nuestro equipo ofrece resultados que hacen que los clientes vuelvan:
| Capacidad | Especificación | Beneficio | Aplicaciones |
|---|---|---|---|
| Tolerancia Precisión | ±0,0002 pulgadas | Garantiza el ajuste perfecto de los componentes | Aeroespacial, Médico |
| Velocidad del cabezal | Hasta 12.000 RPM | Eliminación más rápida del material | Automoción, fabricación general |
| Revista Tool | Capacidad para más de 100 herramientas | Producción de piezas complejas | Todos los sectores |
| Dimensiones de la mesa de trabajo | 20″ × 20″ × 26″ | Acomoda piezas de máquina más grandes | Equipamiento industrial |
El taller de mecanizado trabaja prácticamente con todos los materiales que pueda imaginar: aluminio, acero, acero inoxidable, titanio, latón y esas complicadas aleaciones especiales, todo ello manteniendo la misma ridícula precisión. Los centros de mecanizado cuentan con:
Tecnología avanzada de control de calidad
- Sistemas de sonda doble Renishaw que miden automáticamente las piezas mientras están en la máquina, sin tener que esperar a la verificación de la MMC.
- Reglaje de herramientas durante el proceso y detección de roturas que detecta los problemas antes de que arruinen las piezas.
- Sistemas de refrigeración de alta presión de hasta 1000 PSI que eliminan las virutas de las cavidades más estrechas.
- Modelado sólido de la trayectoria de la herramienta y simulación 3D detallada que verifica las configuraciones antes de cortar material costoso
Integración de la Industria 4.0
- Funciones de supervisión en tiempo real que le permiten comprobar el estado de los trabajos desde cualquier lugar.
- Sofisticado software de gestión de la vida útil de las herramientas que predice cuándo es necesario cambiarlas
- Sistemas de control de procesos adaptables que se ajustan automáticamente para mantener una calidad constante.
- Análisis exhaustivos del rendimiento de la máquina que garantizan resultados repetibles en todas las series de producción

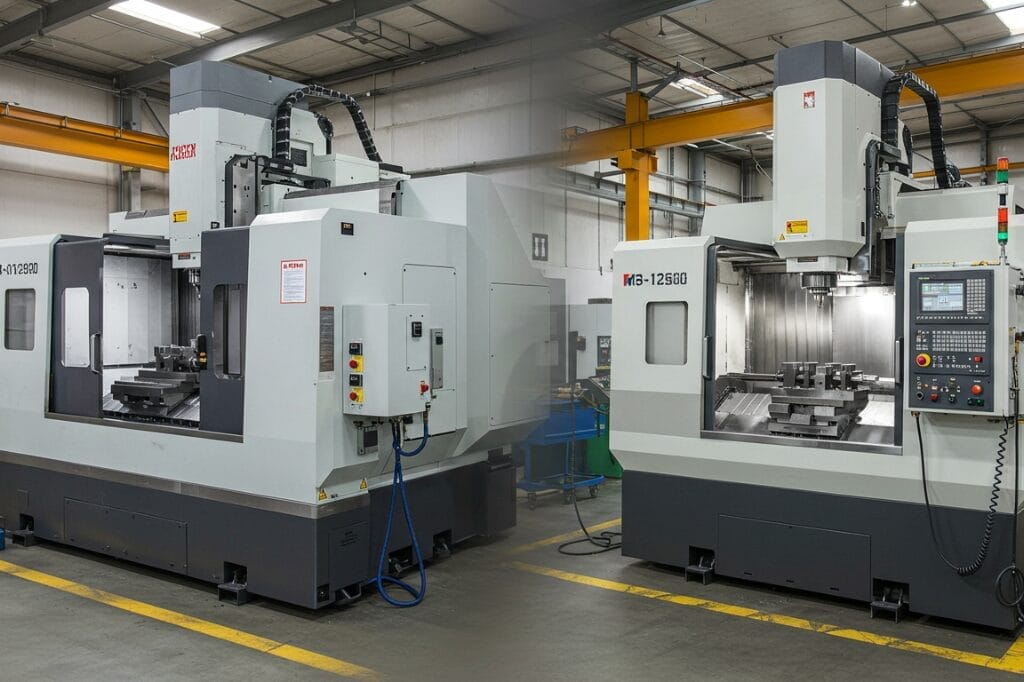

¿En qué se diferencia el mecanizado CNC horizontal del vertical?
La gran diferencia entre el mecanizado horizontal y el vertical radica en la orientación de la herramienta de corte. En las configuraciones horizontales, el husillo corre paralelo al suelo, mientras que en las máquinas verticales el husillo apunta directamente hacia la superficie de trabajo. Este cambio, aparentemente sencillo, genera grandes ventajas: las máquinas horizontales dejan que las virutas se desprendan de la pieza en lugar de amontonarse sobre ella. Esto se traduce en un menor desgaste de la herramienta, cortes más limpios y la posibilidad de mecanizar geometrías complejas sin tener que luchar constantemente contra la acumulación de virutas.
Las máquinas horizontales suelen venir con mesas giratorias que permiten trabajar en varias caras de una pieza sin tener que desmontarla y volver a sujetarla. Esto es muy importante para las piezas complejas: puede mecanizar cinco o seis caras en una sola configuración en lugar de mover la pieza varias veces. Cada vez que se reposiciona una pieza, se introducen posibles errores, por lo que la eliminación de esas configuraciones adicionales mejora drásticamente la precisión dimensional.
Otra ventaja en la que la mayoría de la gente no piensa es cómo se dirigen las fuerzas de corte. En las máquinas horizontales, esas fuerzas empujan hacia la sólida columna de la máquina en lugar de hacia abajo, hacia la mesa. Esto crea un entorno de corte mucho más rígido, especialmente para operaciones pesadas que harían vibrar una máquina vertical.
| Característica | CNC horizontal | CNC vertical y horizontal |
|---|---|---|
| Orientación del husillo | Paralelo a tierra | Perpendicular a la mesa |
| Evacuación de chips | Excelente (por gravedad) | Limitado (requiere aire/refrigerante) |
| Mecanizado por varias caras | Instalación individual con lápidas | Se requieren múltiples configuraciones |
| Espacio necesario | Huella más grande | Huella más pequeña |

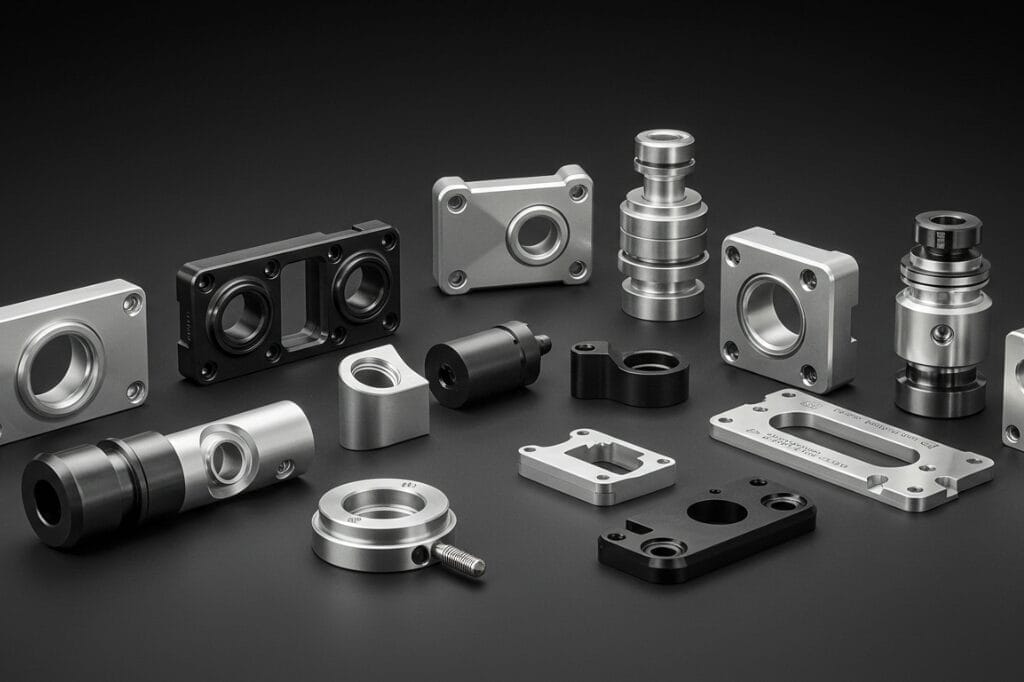

¿Qué materiales pueden procesarse con el mecanizado CNC horizontal?
Nuestros servicios de mecanizado horizontal CNC procesan eficazmente una amplia gama de materiales, entre los que se incluyen aluminio, acero, acero inoxidable, titanio, y varias opciones de aleación. Cada material requiere unos parámetros de equipo de mecanizado, una selección de máquinas herramienta y unas estrategias de refrigerante específicos para lograr unos resultados óptimos. Nuestros centros de mecanizado CNC horizontales se adaptan a estos diversos requisitos mediante velocidades y avances programables.
El mecanizado de aluminio se beneficia especialmente de las configuraciones horizontales, ya que la eficaz evacuación de virutas evita el recortado de virutas que podría dañar el acabado superficial. En el caso de materiales más duros, como el titanio y el acero inoxidable, nuestros equipos CNC proporcionan la rigidez necesaria para el mecanizado de precisión de componentes, al tiempo que gestionan la generación de calor que acompaña a la fabricación de estos materiales tan exigentes.
En la tabla siguiente se resumen los principales materiales y sus características de mecanizado:
| Material | Características de mecanizado | Aplicaciones típicas | Acabado superficial alcanzable |
|---|---|---|---|
| Aluminio | Alta velocidad, excelente acabado | Componentes aeroespaciales, carcasas electrónicas | 0,8 μm Ra |
| Acero | Velocidad moderada, buena duración de la herramienta | Componentes de automoción, piezas de maquinaria | 1,6 μm Ra |
| Titanio | Baja velocidad, gestión crítica del calor | Implantes médicos, estructuras aeroespaciales | 0,8 μm Ra |
| Acero inoxidable | Velocidad moderada, refrigeración importante | Dispositivos médicos, equipos de control de flujo | 1,6 μm Ra |
| Hastelloy | Velocidad lenta, herramientas especializadas | Equipos de procesamiento químico | 1,6 μm Ra |

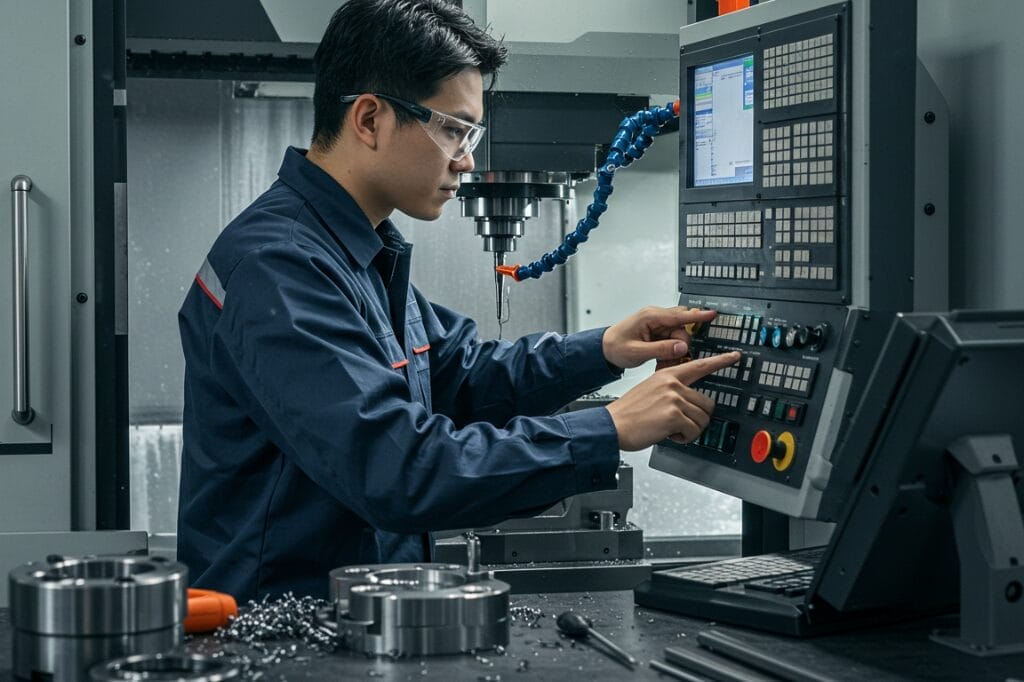

¿Cómo funciona nuestro proceso de mecanizado CNC horizontal?
Nuestro proceso de fresado horizontal comienza con la programación CAD/CAM para desarrollar trayectorias y estrategias de herramienta óptimas. Maquinistas CNC expertos analizan la geometría de la pieza, las especificaciones del material y los requisitos de tolerancia para determinar el enfoque de fabricación más eficaz. Esta fase de preparación incluye la simulación virtual para identificar posibles problemas antes de iniciar el mecanizado físico.
Pasos del proceso:
- Análisis de diseño y programación CAD/CAM
- Revisión de las especificaciones y tolerancias de las piezas
- Desarrollo de estrategias óptimas de mecanizado
- Modelado de sólidos de trayectorias de herramientas y simulación 3D
- Montaje y fijación
- Sujeción de precisión en lápidas o montaje directo en palés
- Preajuste y verificación automatizados de las herramientas
- Palpado Renishaw para el establecimiento del punto de referencia de la pieza
- Operaciones de mecanizado
- Mecanizado CNC de 5 ejes con cambio automático de herramientas
- Refrigerante de alta presión para una evacuación eficaz de las virutas
- Medición en proceso de dimensiones críticas
- Verificación de la calidad
- Inspección con máquinas de medición por coordenadas (MMC)
- Verificación del acabado superficial
- Informes dimensionales completos y certificación
El proyecto de mecanizado utiliza nuestros centros de mecanizado CNC horizontales equipados con cambiadores de palets para un funcionamiento continuo. Las piezas se montan en lápidas o directamente en palés para permitir el mecanizado de alta precisión en 3 ejes en una única configuración.

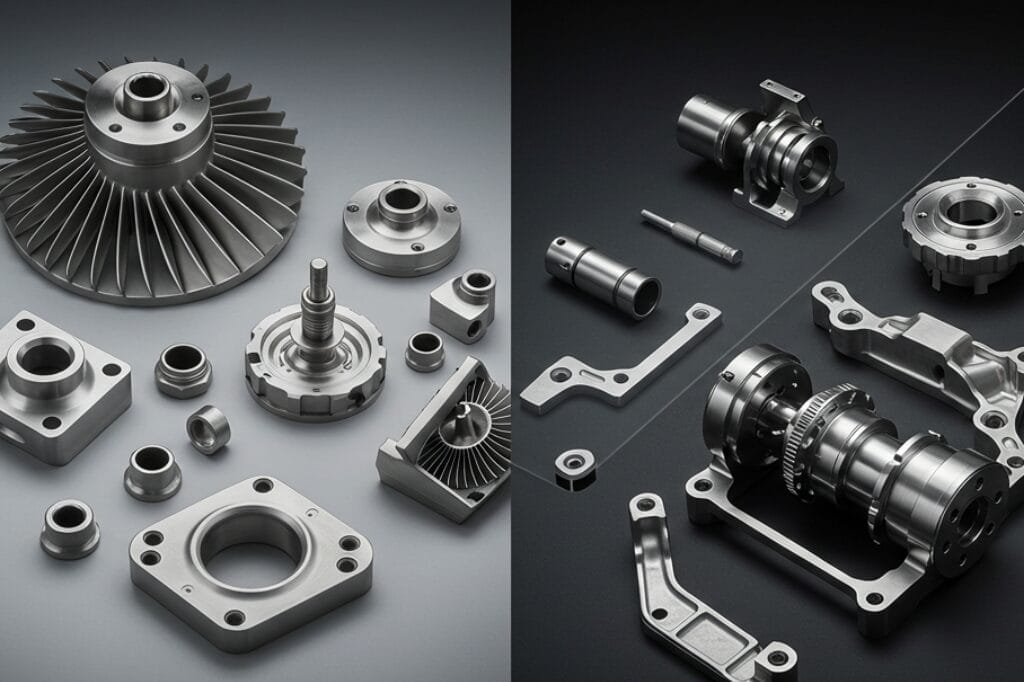

¿Qué industrias se benefician más del mecanizado CNC horizontal?
La industria aeroespacial se beneficia significativamente de las capacidades de mandrinado horizontal debido a las complejas geometrías y los estrictos requisitos de tolerancia de los componentes aeronáuticos. Los componentes del motor, los elementos estructurales y las piezas del tren de aterrizaje exigen la precisión y exactitud que ofrecen las máquinas CNC horizontales.
Aplicaciones industriales clave:
- Álabes de turbina y componentes de motor
- Piezas estructurales del fuselaje
- Componentes del tren de aterrizaje
- Componentes de satélites y vehículos espaciales
- Bloques de motor y culatas
- Cajas de transmisión
- Componentes del tren motriz
- Carcasas de baterías de vehículos eléctricos para grandes volúmenes de producción
- Dispositivos implantables que requieren mayor precisión
- Instrumental quirúrgico
- Equipos de diagnóstico
- Componentes de imagen médica
Equipamiento industrial
- Cuerpos de válvulas hidráulicas
- Componentes del sistema neumático
- Engranajes y ejes de precisión
- Piezas a medida para aplicaciones especializadas

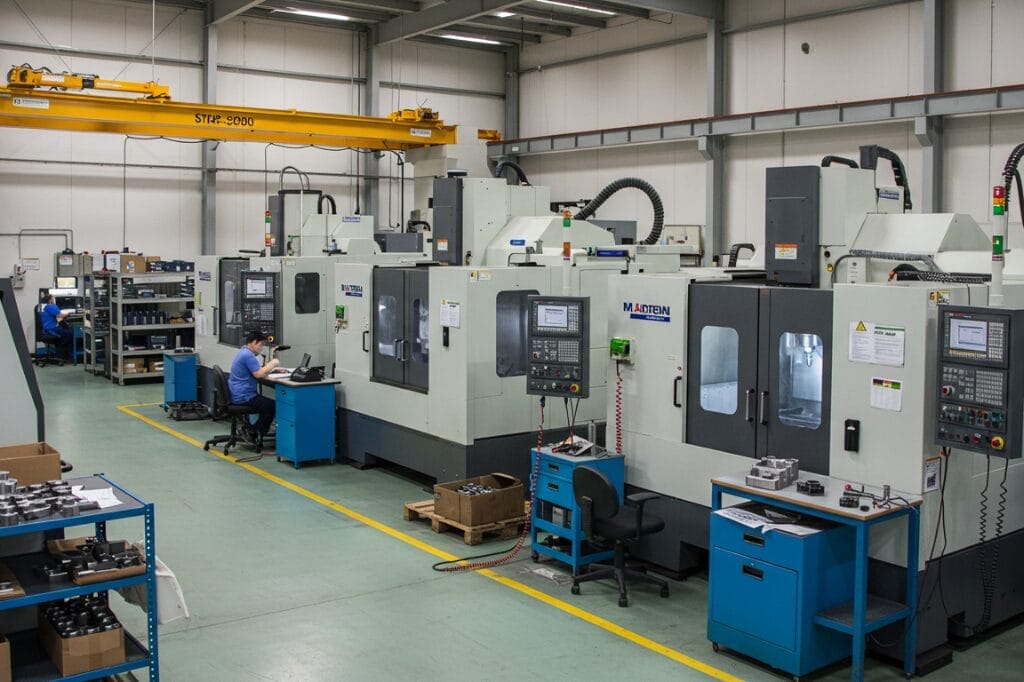

¿Por qué elegir Yijin Hardware para servicios de mecanizado CNC horizontal?
Yijin Hardware proporciona servicios CNC horizontales a través de avanzados equipos de mecanizado CNC y sistemas integrales de calidad. Nuestros centros de mecanizado CNC horizontales cuentan con los últimos sistemas de control, almacenes de herramientas de alta capacidad y sistemas de palés automatizados que garantizan una producción constante y de alta calidad con un importante ahorro de costes.
Nuestras certificaciones de calidad:
- Sistema de gestión de la calidad ISO 9001
- Norma de calidad aeroespacial AS9100 (pendiente)
- Cumplimiento de la normativa ITAR para la fabricación de material de defensa
Ventajas técnicas:
- Centros de mecanizado horizontal avanzados Mazak HCN5000
- Software de gestión de la vida útil de las herramientas para un rendimiento constante
- Sistemas de refrigeración de alta presión para una mejor evacuación de las virutas
- Inspección durante el proceso con sonda dual Renishaw
- Mecanizado CNC de 5 ejes para geometrías complejas
Nuestros conocimientos técnicos abarcan diversos sectores, como el aeroespacial, la automoción y la fabricación de dispositivos médicos, y ofrecen soluciones para necesidades de mecanizado complejas. Conocemos los requisitos específicos de cada sector y trabajamos en estrecha colaboración con nuestros clientes para optimizar los diseños de cara a su fabricación, manteniendo al mismo tiempo las especificaciones críticas.
Lo que dicen nuestros clientes
Servicios de mecanizado CNC horizontal Preguntas frecuentes
El CNC vertical coloca la herramienta de corte perpendicular a la superficie de trabajo, mientras que el CNC horizontal orienta el husillo paralelo al suelo, lo que proporciona una mejor evacuación de virutas y rigidez para el corte pesado. Las máquinas horizontales destacan en el mecanizado de piezas complejas con características en varias caras en una sola configuración, mientras que las máquinas verticales son más adecuadas para piezas más sencillas con características principalmente en una cara. La configuración horizontal ofrece una mejor evacuación de virutas, un mejor soporte para herramientas largas y la posibilidad de mecanizar varias caras sin cambiar la posición de la pieza.
Las fresadoras horizontales suelen costar entre 1,5 y 2 veces más que las máquinas verticales comparables, por lo que requieren una mayor inversión de capital y más espacio. Los procedimientos de programación y configuración son más complejos, sobre todo cuando se utilizan dispositivos de fijación tipo tombstone para el mecanizado de varias piezas. A pesar de estas dificultades, las ventajas de productividad justifican a menudo la inversión en piezas complejas o producciones de gran volumen.
Una fresadora horizontal funciona haciendo girar las herramientas de corte sobre un husillo orientado horizontalmente que se mueve en relación con la pieza de trabajo, con velocidades de husillo que suelen oscilar entre 60 y 12.000 RPM. Los componentes principales incluyen el cabezal del husillo, la columna, el sistema de palets, el sistema de control, el almacén de herramientas y el cambiador de palets, que trabajan conjuntamente para permitir una producción eficaz de las piezas. Los centros de mecanizado horizontal avanzados mejoran el funcionamiento básico con cambiadores automáticos de herramientas, sistemas de palets para un funcionamiento continuo y capacidades de medición en proceso para una fabricación de alta precisión.
