Un orificio ciego es un tipo de orificio que no atraviesa completamente un material, sino que termina a una profundidad determinada. Este diseño es crucial en diversas aplicaciones de ingeniería en las que es importante mantener la integridad de la superficie exterior. Los agujeros ciegos se utilizan a menudo para sujeción, contención de fluidos y soporte estructural.
Comprender cómo crear y utilizar agujeros ciegos de forma eficaz puede mejorar el rendimiento de muchos conjuntos mecánicos. Yijin Hardware tiene una gran experiencia en Mecanizado CNC, proporcionando soluciones eficaces para la fabricación de componentes con orificios ciegos.
Principales conclusiones
- Un orificio ciego es un orificio que no atraviesa completamente un material.
- Taladrar agujeros ciegos requiere técnicas específicas para garantizar la precisión y la calidad.
- Los orificios ciegos roscados pueden alojar tornillos o pernos sin que sobresalgan por el otro lado.
- Unos métodos de limpieza adecuados son esenciales para mantener la integridad de los agujeros ciegos durante el mecanizado.
- Los orificios ciegos se utilizan ampliamente en ingeniería para diversas aplicaciones, como la fijación y la contención de fluidos.
¿Qué es un agujero ciego?
Un orificio ciego es un orificio que no atraviesa completamente una pieza. A diferencia de los agujeros pasantes, que permiten una penetración completa, los agujeros ciegos terminan a una profundidad determinada. Esta característica los hace muy útiles en aplicaciones en las que las superficies externas deben permanecer intactas o cuando es necesario acceder a elementos internos sin comprometer la estructura exterior.
Los agujeros ciegos se pueden taladrar y crear fácilmente mediante diversos procesos de mecanizado, como el taladrado y el mandrinado, y también se pueden roscado o roscado para fijaciones.
Características de los agujeros ciegos
Los agujeros ciegos tienen varias características importantes que los diferencian de otros tipos de agujeros, como su profundidad y forma:
| Característica | Descripción |
|---|---|
| Profundidad | La profundidad del orificio se predetermina en función del uso previsto, como alojar un tornillo o proporcionar espacio para el flujo de fluidos. |
| Integridad de la superficie | Dado que los agujeros ciegos no penetran en el material, ayudan a mantener la integridad estructural de la superficie exterior, lo que es fundamental en muchas aplicaciones de ingeniería. |
| Forma | Los agujeros ciegos pueden variar en forma y tamaño dependiendo de su propósito; las variaciones comunes incluyen agujeros avellanados, agujeros avellanados y agujeros cónicos. |
| Acceda a | Aunque permiten acceder a los elementos internos, su limpieza e inspección pueden resultar difíciles debido a su apertura limitada. |
Consideraciones sobre el diseño de agujeros ciegos
Cuando se diseñan agujeros ciegos, hay algunos factores que deben tenerse en cuenta para garantizar su funcionalidad, como el material y la colocación:
- Tipo de material: Los distintos materiales requieren brocas y técnicas específicas. Por ejemplo, los materiales más duros pueden requerir brocas especializadas para lograr la profundidad de perforación deseada sin dañar la pieza.
- Profundidad del agujero: La profundidad total del orificio debe calcularse cuidadosamente en función de la aplicación. Los cálculos precisos ayudan a evitar problemas como roscas incompletas o espacio insuficiente para los componentes.
- Colocación: La ubicación del orificio ciego debe elegirse estratégicamente para evitar interferencias con otros elementos o componentes del conjunto.
- Selección de brocas: La elección de la broca adecuada es esencial para conseguir la precisión y el acabado deseados. La broca debe coincidir tanto con el diámetro como con el tipo de orificio requerido.
Técnicas de perforación de agujeros ciegos
El taladrado de agujeros ciegos implica técnicas específicas que difieren de los procesos de taladrado estándar:
| Aspecto | Técnica |
|---|---|
| Tipos de brocas | Utilice una broca adecuada; las opciones más comunes incluyen brocas helicoidales para fines generales y brocas especializadas como las brocas de pistola para aplicaciones más profundas. |
| Proceso de perforación | El proceso de taladrado debe controlarse para mantener la precisión en profundidad y diámetro; puede ser necesario un avance más lento para evitar el sobrecalentamiento o el desgaste de la herramienta. |
| Profundidad | Garantizar una holgura adecuada de la profundidad de perforación en los agujeros ciegos ayuda a evitar problemas con la eliminación de virutas durante la perforación; esto puede implicar el uso de aire comprimido para eliminar los residuos del agujero a medida que se perfora. |
Machos para agujeros ciegos
Los agujeros ciegos roscados están diseñados para alojar tornillos o pernos sin atravesar todo el material. Al crear un agujero ciego roscado:
- Tipo de grifo: Seleccionar el tipo de macho de roscar adecuado es esencial. Los tipos más comunes son los machos de roscar de estrías helicoidales y los machos de roscar roscados, cada uno adecuado para materiales y aplicaciones diferentes.
- Profundidad del grifo: La profundidad de roscado debe coincidir con las especificaciones del tornillo utilizado. Es importante asegurarse de que queda suficiente material en el fondo del agujero para proporcionar un soporte adecuado al tornillo roscado.
- Proceso de roscado: El roscado de orificios ciegos requiere precisión para garantizar que las roscas se formen limpiamente sin dañar el material circundante.
Cómo limpiar un agujero ciego
Limpiar un orificio ciego después del mecanizado es importante para mantener su calidad:
- Aire comprimido: Un método eficaz consiste en utilizar aire comprimido para soplar los residuos del interior del orificio. Esto ayuda a eliminar cualquier acumulación que pueda interferir con las operaciones posteriores.
- Aspirar: También se puede utilizar una aspiradora para succionar las partículas sueltas después de soplar aire comprimido en el orificio.
- Herramientas de limpieza manual: En algunos casos, puede ser necesario utilizar herramientas manuales, como cepillos o paños, para eliminar los restos más resistentes del interior de orificios ciegos profundos o estrechos.
Aplicaciones de los agujeros ciegos
Los agujeros ciegos se utilizan para fijación, control de fluidos y soporte estructural. Su versatilidad hace que sean muy utilizados en diversos sectores:
- Aplicaciones de fijación: Se utilizan habitualmente para tornillos y pernos en los que no es deseable que sobresalga el exterior. Esto ayuda a crear diseños más limpios sin elementos de fijación visibles en un lado.
- Contención de fluidos: En los sistemas hidráulicos, los agujeros ciegos pueden servir como depósitos o canales que contienen fluidos sin fugas.
- Apoyo estructural: Los agujeros ciegos desempeñan un papel importante en la distribución de la tensión dentro de los componentes, mejorando su resistencia y durabilidad generales.
Técnicas de medición e inspección
La medición y la inspección precisas son fundamentales cuando se trabaja con agujeros ciegos:
- Herramientas de medición de profundidad: Para medir con precisión la profundidad total del orificio se suelen utilizar herramientas como medidores de profundidad y calibres.
- Inspección óptica: Los boroscopios pueden proporcionar acceso visual al interior de orificios ciegos para fines de inspección, lo que permite a los operarios comprobar los defectos sin necesidad de desmontar.
- Ensayos no destructivos (END): Técnicas como los ensayos por ultrasonidos pueden ayudar a identificar defectos internos sin dañar la pieza.
Desafíos del mecanizado de agujeros ciegos
Aunque el mecanizado de agujeros ciegos ofrece muchas ventajas, también presenta retos:
- Eliminación de virutas: Un problema común es la eliminación eficaz de las virutas durante el taladrado. Las virutas pueden acumularse en el fondo de orificios ciegos profundos, lo que puede dañar la herramienta o provocar un taladrado impreciso.
- Desgaste de herramientas: La elección de la broca influye en el desgaste de la herramienta; los materiales más duros pueden requerir brocas más duraderas, pero también pueden aumentar los costes.
- Limitaciones de acceso: La inspección y limpieza de agujeros ciegos profundos puede resultar difícil debido a la limitación de los puntos de acceso.

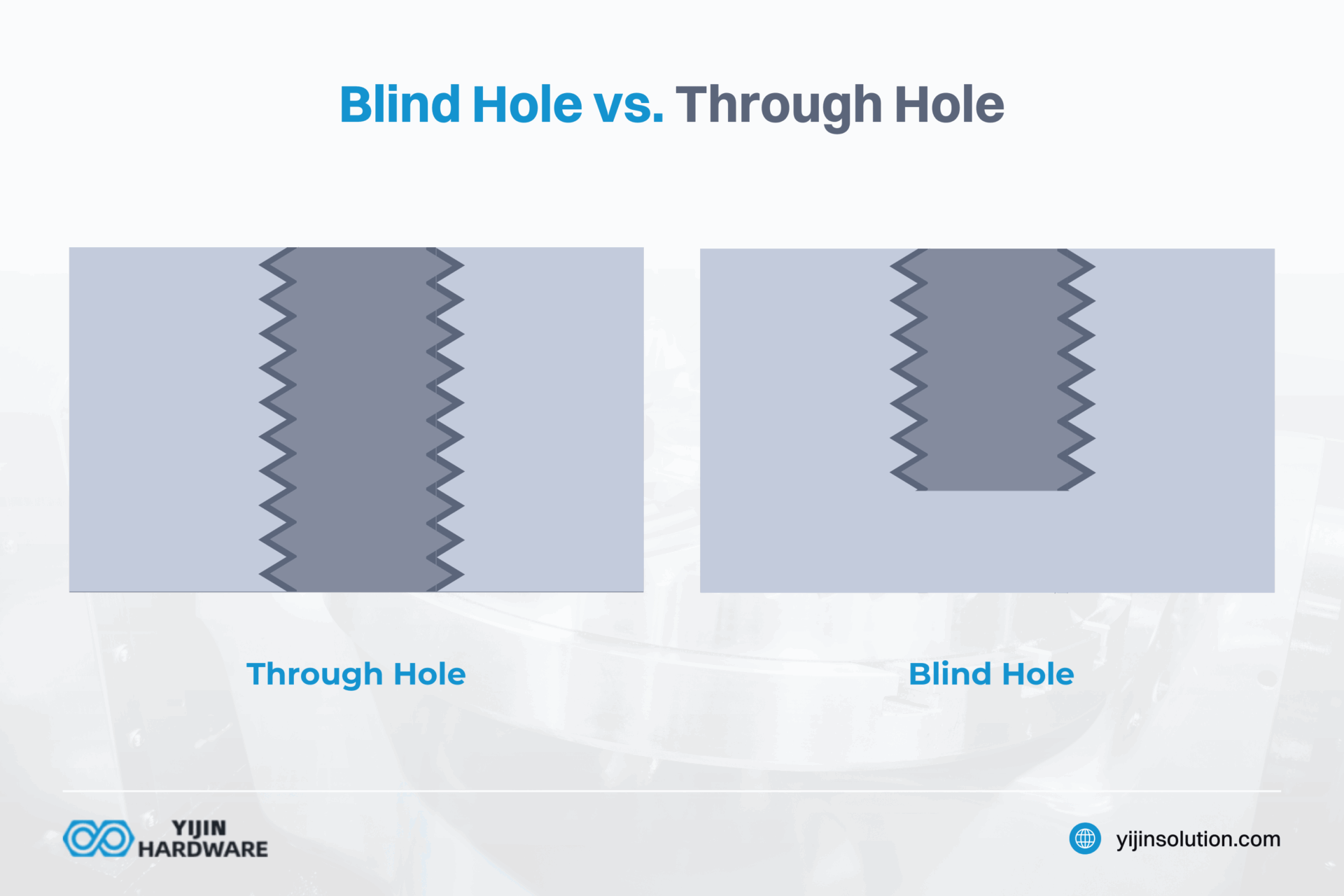

Agujero ciego vs. Agujero pasante
Es esencial comprender las diferencias entre los agujeros ciegos y los agujeros pasantes:
- Un orificio pasante se extiende completamente de un lado a otro de un material, permitiendo una penetración completa.
- Por el contrario, un orificio ciego se detiene en parte, por lo que es ideal para aplicaciones en las que es necesario minimizar la visibilidad externa o el acceso.
Ambos tipos de orificios tienen sus ventajas únicas, en función de los requisitos de diseño.
Otros tipos de agujeros de ingeniería
Además de los agujeros ciegos y pasantes, existen varios tipos de agujeros en ingeniería y mecanizado:
- Orificios avellanados: Permiten que los tornillos o pernos queden al ras de la superficie creando una abertura en ángulo en la parte superior.
- Orificios avellanados: Similares a los orificios avellanados, pero con un fondo plano en lugar de una abertura en ángulo; permiten alojar elementos de fijación de mayor tamaño o proporcionar espacio para las cabezas de los tornillos.
- Orificios piloto: Perforaciones iniciales más pequeñas que guían las brocas más grandes a su lugar con precisión.
Cada tipo sirve para fines específicos dentro del diseño de ingeniería.
Yijin Hardware: Mecanizado CNC eficiente y asequible
Yijin Hardware se especializa en servicios de mecanizado CNC que producen eficazmente componentes de alta calidad con varios tipos de orificios, incluidos los ciegos. Con tecnología avanzada y personal cualificado, Yijin Hardware garantiza la precisión en cada proyecto, manteniendo al mismo tiempo la asequibilidad de nuestros servicios. fábricas.
Si busca soluciones de mecanizado fiables y adaptadas a sus necesidades, tender la mano a nuestro amable y servicial equipo.
Preguntas frecuentes sobre ¿Qué es un agujero ciego? Guía completa de diseño, perforación y aplicaciones
¿Cuál es la diferencia entre un agujero ciego y un agujero abierto?
Un agujero ciego es un orificio perforado hasta una profundidad determinada sin penetrar completamente en el material, mientras que un agujero abierto lo atraviesa por completo. En ingeniería, los agujeros ciegos suelen requerir un control preciso de la profundidad.
¿Para qué sirve un agujero ciego?
Los agujeros ciegos se utilizan cuando un agujero taladrado no debe atravesar completamente un material, normalmente para preservar la integridad estructural. El mecanizado de agujeros ciegos es esencial en aplicaciones como la creación de agujeros roscados, donde se necesita un agujero roscado para fijaciones seguras sin un agujero pasante.
¿Qué aspecto tiene un agujero ciego?
Un agujero ciego tiene un fondo cerrado dentro del material, y la profundidad se especifica mediante un símbolo de llamada en los planos de ingeniería. En las operaciones de taladrado CNC, un orificio ciego puede requerir características adicionales como un orificio spotface o un orificio de contrataladrado para satisfacer necesidades de diseño específicas.
