Diagrama de fases hierro-carbono: Explicación

El diagrama de fases hierro-carbono es una herramienta especialmente importante en la metalurgia y la ciencia de los materiales. Los diagramas de fases son representaciones gráficas que proporcionan información esencial sobre el comportamiento de las aleaciones hierro-carbono, especialmente el acero y la fundición. Este diagrama muestra cómo la temperatura y el contenido de carbono afectan a las fases presentes en una aleación, lo que repercute directamente en sus propiedades mecánicas y aplicaciones.

En Yijin Hardware, somos fabricantes expertos comprometidos con el mecanizado CNC de alta calidad. Vamos a entrar en una explicación en profundidad de los diagramas de fase de los metales, específicamente el diagrama de fase hierro-carbono, sus aplicaciones, y mucho más.

Principales conclusiones

• El diagrama de fases hierro-carbono ayuda a comprender la relación entre la temperatura y el contenido de carbono en las aleaciones.
• El diagrama de fases muestra fases importantes como la ferrita, la austenita y la cementita, así como transformaciones como las reacciones eutectoide y eutéctica.
• El diagrama le ayuda a desarrollar nuevas calidades de acero al permitirle manipular el contenido de carbono y los procesos de tratamiento térmico.
• Comprender el diagrama de fases hierro-carbono es esencial para perfeccionar las técnicas de fabricación con el fin de mejorar el rendimiento de los materiales.

¿Qué es un diagrama de fases?

A diagrama de fases es una representación gráfica que ilustra las relaciones entre temperatura, presión y composición. Este diagrama de equilibrio se desarrolló para visualizar estas relaciones y facilitar su comprensión con diversos fines.

En metalurgia, los diagramas de fases de los metales son importantes para comprender cómo coexisten las distintas fases en algunas condiciones diferentes. El eje X suele representar la composición (en porcentaje en peso), mientras que el eje Y muestra la temperatura. Más concretamente, el diagrama de fases hierro-carbono se utiliza para mostrar las interacciones entre el hierro y el carbono a través de diferentes temperaturas y concentraciones de carbono.

¿Por qué son importantes los diagramas de fases?

Los diagramas de fases se utilizan para predecir las transformaciones de fase durante los procesos de calentamiento y enfriamiento. De este modo se obtiene una visión más detallada de los cambios de microestructura que se producen en las aleaciones. En el sistema hierro-carbono, resulta útil para comprender cuándo la austenita se transforma en perlita o cementita. Esto es esencial para adaptar las propiedades mecánicas del acero y la fundición.

Mediante el análisis de estos diagramas, los ingenieros pueden tomar decisiones prácticas para el diseño de la aleación, las estrategias de tratamiento térmico y las condiciones de procesamiento.

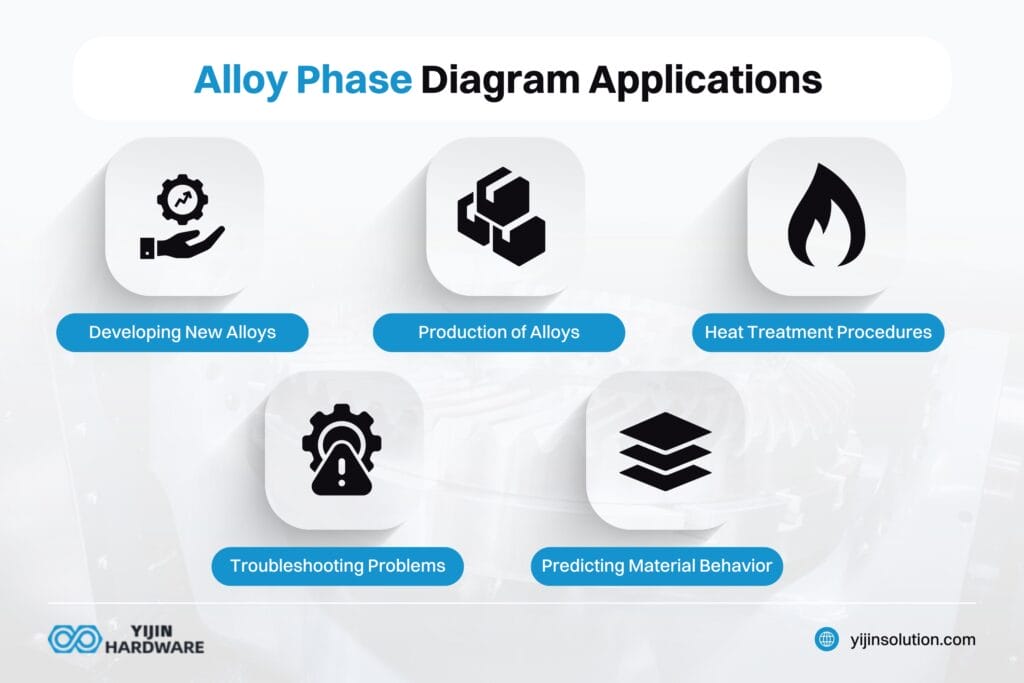

Aplicaciones de los diagramas de fases de aleaciones

• Desarrollo de nuevas aleaciones: Los diagramas de fases ayudan a los metalúrgicos a diseñar nuevas aleaciones para determinados requisitos de aplicación. Cuando se analiza el diagrama de fases hierro-carbono, se pueden averiguar las mejores concentraciones de carbono para producir determinadas propiedades mecánicas como resistencia, ductilidad y dureza.
• Producción de aleaciones: Comprender las transformaciones de fase es un aspecto importante en la producción de aleaciones de alta calidad. El diagrama de fases hierro-carbono sirve de guía a fabricantes como Yijin Hardware para controlar las velocidades de enfriamiento durante la solidificación. Esto se hace para conseguir microestructuras específicas, como perlita o martensita.
• Procedimientos de tratamiento térmico: El diagrama hierro-carbono desempeña un papel importante en la creación de procesos de tratamiento térmico como el revenido, el recocido y la normalización. Estos tratamientos mejoran las propiedades químicas, físicas y mecánicas de las aleaciones. Esto se consigue estableciendo transformaciones controladas entre fases.
• Solución de problemas: Cuando surge un problema durante el procesamiento o la aplicación de una aleación, un diagrama de fases describe las posibles causas y soluciones. Esto significa que podrá solucionar los problemas más fácilmente porque sabrá cómo afectan a la microestructura los cambios de temperatura o el contenido de carbono.
• Predicción del comportamiento de los materiales: Este diagrama de fases también se utiliza para ayudar a los ingenieros a predecir el comportamiento de los materiales en distintas condiciones. Poder predecir el comportamiento de los materiales es importante para garantizar que las aplicaciones sean fiables y seguras, sobre todo en los sectores de la construcción y la automoción.

Explicación del diagrama de fases hierro-carbono

El diagrama de fases hierro-carbono se utiliza para describir las relaciones de equilibrio entre el hierro (Fe) y el carbono (C). Esto se hace a través de temperaturas y concentraciones de carbono hasta 6,67%, que corresponde a la cementita (Fe₃C). Este diagrama de fases Fe-C es importante para comprender cómo se forman las distintas fases durante los procesos de calentamiento y enfriamiento en el hierro fundido y el acero.

En este diagrama de equilibrio, el eje X muestra el porcentaje en peso de carbono, mientras que el eje Y muestra la temperatura (°C). El diagrama tiene varios puntos importantes que representan diferentes fases presentes a temperaturas y concentraciones de carbono específicas. Aquí tienes un ejemplo para que te quede más claro:

• A bajas concentraciones de carbono (hasta 0,008%), el hierro puro existe como α-ferrita.
• A medida que el contenido de carbono aumenta hasta alrededor de 2,1%, se transforma en diversas formas de acero.
• Por encima de 2,14% de contenido de carbono hasta 6,67%, se forma el hierro fundido.

El diagrama también muestra puntos importantes como el eutectoide (0,76% C a 727 °C), el eutéctico (4,3% C a 1.147 °C) y las reacciones peritécticas. Esto le dará más información sobre el comportamiento de estas aleaciones en diferentes condiciones térmicas.

¿Cuáles son los tipos de aleaciones ferrosas en los diagramas de fases?

Los tipos de aleaciones ferrosas que se muestran en el diagrama de fases hierro-carbono pueden agruparse según el contenido de carbono en tres categorías: límites, punto euctéctico y campos de fase.

Límites

El diagrama tiene unos límites principales marcados por líneas denominadas A1, A2, A3, etc. Estos límites indican las temperaturas a las que se producen las transformaciones de fase durante los procesos de calentamiento o enfriamiento. Estos límites pueden ayudarte a identificar cuándo un material cambia de una fase a otra.

Punto eutéctico

El punto eutéctico del diagrama se produce con un contenido de carbono de 4,3% a una temperatura de 1.147 °C (2.097 °F). En este punto, una fase líquida se solidifica en una solución sólida y mezcla de austenita y cementita durante el enfriamiento.

Campos de fase

Los límites representan zonas denominadas campos de fase, donde existen fases específicas en determinadas condiciones:

• Aleaciones hipoeutectoides: Tienen menos de 0,76% C y están formados principalmente por ferrita y perlita.
• Aleaciones eutectoides: Tienen alrededor de 0,76% C. Se enfrían a partir de la austenita a 727 °C, y luego se transforman en perlita.
• Aleaciones hipereutectoides: Estos tienen más de 0,76% C y están formados por cementita junto con perlita cuando se enfrían.

Fases en el diagrama de fases hierro-carbono

El diagrama de fases hierro-carbono representa algunas fases específicas. Las fases de la aleación hierro-carbono son importantes para comprender el comportamiento de la aleación:

• δ-Ferrita (δ-Fe): Esta estructura cúbica centrada en el cuerpo (BCC) puede encontrarse a altas temperaturas, por encima de los 1.495 °C (2.723 °F), con una solubilidad máxima de alrededor de 0,09% de carbono.
• α-Ferrita (α-Fe): Esta fase es estable a temperatura ambiente con una solubilidad muy baja para el carbono, en torno a 0,02%. Esto la hace blanda y dúctil.
• Ledeburita: La ledeburita se forma a partir de reacciones eutécticas en las que intervienen la austenita y la cementita. Está formada por ambas fases a composiciones específicas.
• γ-Austenita (γ-Fe): Esta estructura cúbica centrada en la cara (FCC) puede disolver hasta 2,06% de carbono a 1.147 °C (2.097 °F). La austenita es estable entre 910 °C (1.670 °F), pero se transforma en otras fases cuando se enfría.
• Cementita (Fe3C): Se trata de un compuesto intermetálico duro y quebradizo que se forma cuando el contenido de carbono es superior a 6,67%. La cementita es metaestable dentro del sistema hierro-carburo, y afecta en gran medida a la dureza y fragilidad del acero y la fundición.
• Martensita: Se trata de una estructura dura creada por un enfriamiento rápido de la austenita. Presenta una solución sólida sobresaturada de carbono en α-ferrita.
• Perlita: Por último, se trata de una mezcla laminar de ferrita y cementita. Se forma por transformación eutectoide cuando la austenita se enfría lentamente por debajo de 727 °C (1.341 °F).
