Types de filetages mécaniques

Les filets sont essentiellement des arêtes hélicoïdales usinées sur des surfaces cylindriques ou coniques. Ils sont assez ingénieux - ils convertissent un mouvement de rotation en mouvement linéaire lorsque vous tournez quelque chose comme une vis. Il ne s'agit pas de caractéristiques aléatoires, mais d'éléments de précision qui jouent un rôle essentiel dans la fixation d'objets, la création de joints et la transmission d'énergie dans tous les secteurs d'activité. Il existe un grand nombre de types de filetages différents, chacun étant conçu pour garantir des performances optimales en fonction de ce que vous essayez de faire. La compatibilité mondiale est également un élément important - imaginez le chaos si les filetages ne correspondaient pas entre les différents pays !

Principaux enseignements

• La forme du fil (sa forme et son profil) a une incidence directe sur la charge qu'il peut supporter, sur sa résistance globale et sur les applications pour lesquelles il convient.
• La façon dont vous fabriquez le fil fait une énorme différence en termes de qualité et de propriétés mécaniques - il y a un monde de différence entre les fils roulés et les fils coupés.
• Deux normes dominent largement au niveau mondial : les filetages métriques ISO et la norme unifiée des filetages (principalement utilisée aux États-Unis).
• La classe de fil (qui est en fait une question de tolérance) détermine comment les pièces s'assemblent et comment elles fonctionneront dans le monde réel.
• L'exactitude des spécifications de filetage est absolument essentielle lors de l'usinage de pièces à commande numérique - une seule petite erreur et rien ne s'emboîte.

Qu'est-ce qu'un filetage mécanique et comment fonctionne-t-il ?

L'ingénierie des filetages est assez fascinante lorsque l'on y réfléchit - il s'agit essentiellement de plans inclinés hélicoïdaux enroulés autour de cylindres ou de cônes. Un filet de vis n'est rien d'autre qu'une arête en spirale qui permet de transmettre une force et de verrouiller des objets en toute sécurité.

Le principe est simple : tourner un objet en cercle permet d'obtenir un mouvement rectiligne. L'efficacité de cette conversion dépend de quelques éléments clés : l'angle du fil, le pas (la distance entre les spirales) et le frottement (qui semble toujours compliquer les choses). Il s'agit d'un de ces concepts mécaniques brillamment simples qui existe depuis toujours et qui fonctionne toujours parfaitement.

Il existe des filetages extérieurs (ceux que l'on trouve sur les boulons et les vis) et des filetages intérieurs (ceux que l'on trouve dans les écrous et les trous taraudés). La plupart des filetages que vous rencontrez sont à droite, ce qui signifie qu'ils se resserrent lorsqu'ils sont tournés dans le sens des aiguilles d'une montre. Mais il arrive parfois que vous rencontriez des filetages à gauche qui fonctionnent dans le sens inverse.

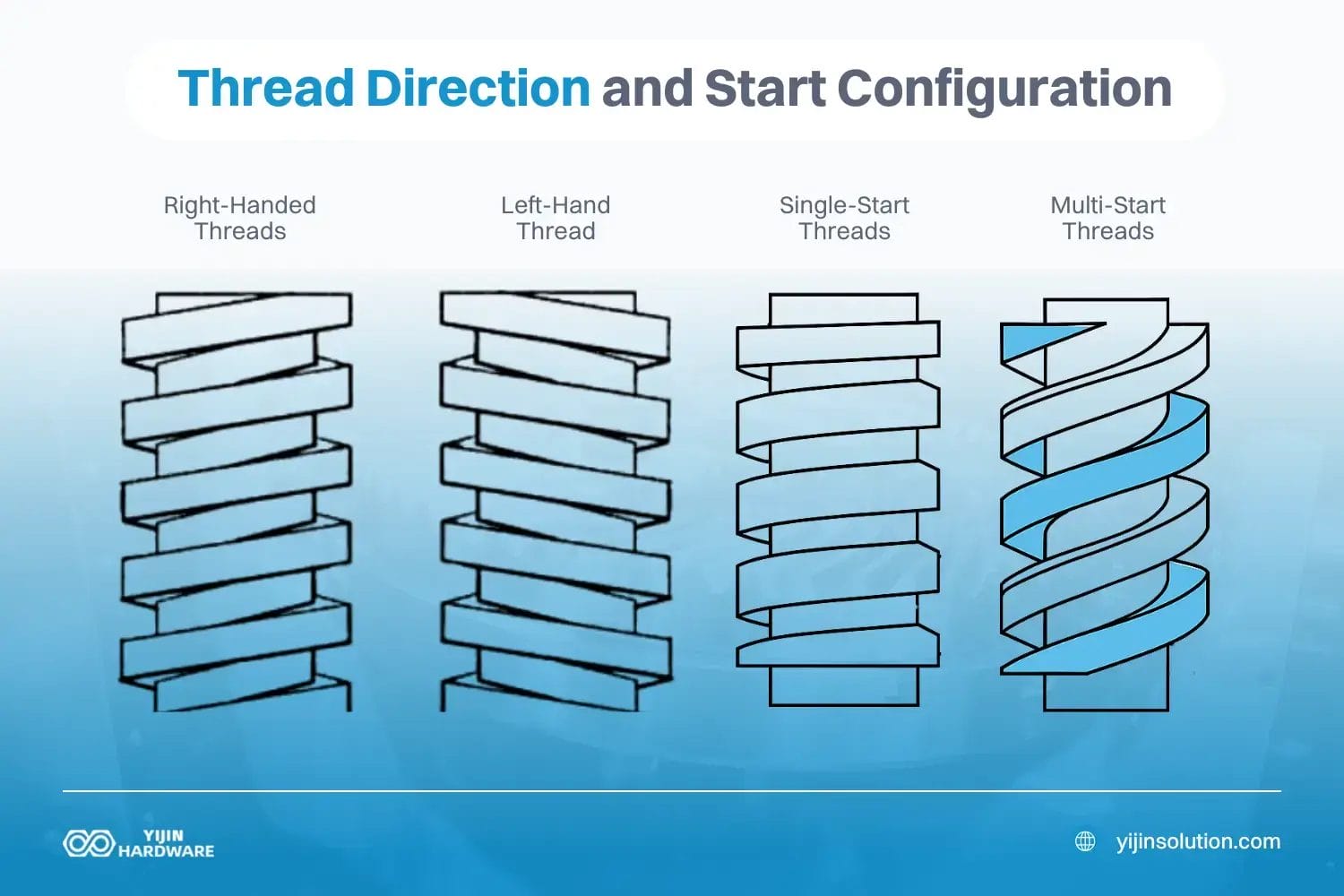

Configuration de la direction et du début du fil

• Filets à droite: Ils se serrent dans le sens des aiguilles d'une montre et constituent la norme dans la plupart des applications que vous rencontrerez. Si personne ne précise le contraire, supposez qu'il s'agit d'une vis à droite.
• Filet à gauche: Ils se serrent dans le sens inverse des aiguilles d'une montre et sont utilisés dans des applications spéciales. Ils sont parfois utilisés spécifiquement pour empêcher le desserrage de certains équipements rotatifs ou lorsqu'il faut s'assurer que quelque chose ne peut être installé que dans un seul sens.
• Filets à départ unique: Il s'agit de la configuration de base avec une crête hélicoïdale continue. C'est ce que vous trouverez dans la plupart des applications quotidiennes.
• Filets à démarrage multiple: Il s'agit de deux ou plusieurs stries hélicoïdales parallèles qui se côtoient. Ce qui est intéressant, c'est qu'elles permettent une course linéaire plus rapide avec le même pas de vis - c'est pourquoi elles sont utilisées dans les montages d'objectifs d'appareils photo, par exemple, où l'on souhaite un engagement rapide.

À bien y regarder, le concept du fil est en fait une machine simple - un plan incliné - qui s'enroule autour d'un cercle. C'est plutôt astucieux quand on y pense.

Comment les formes de fil sont-elles classées et comparées ?

Les formes de filets sont classées en fonction de la forme de leur profil en coupe transversale. Les filets en V, avec leurs flancs inclinés à 60°, dominent les applications de fixation, tandis que les filets carrés et trapézoïdaux excellent dans la transmission de puissance grâce à leurs côtés porteurs plus perpendiculaires. Il existe une multitude de types de filetages différents.

Les filets à contrefort ont un profil asymétrique avec un flanc presque perpendiculaire à l'axe - parfait pour gérer les charges de poussée unidirectionnelles. Le type de filetage que vous choisissez a un impact direct sur la répartition de la charge, la résistance et la difficulté de fabrication.

Les progrès récents en matière de fabrication sont les suivants la conduite d'une perche dans des modèles de fils spécialisés. Regardez aérospatiale Les filetages UNJ sont beaucoup plus résistants et durent beaucoup plus longtemps sous charge cyclique que les options standard. Lorsqu'il s'agit de construire quelque chose qui ne peut absolument pas tomber en panne, comme des pièces d'avions ou de vaisseaux spatiaux, ces filetages spécialisés ne sont pas seulement utiles, ils sont essentiels. La complexité de fabrication supplémentaire est payante dans les applications où la vie dépend littéralement de la performance parfaite de chaque composant.

Caractéristiques d'efficacité de la forme du filet

• Filets en V25-30% efficacité mécanique, excellente pour les attaches filetées
• Filets carrésEfficacité : 80-90%, idéal pour la transmission de puissance
• Filet Acme: 50% efficacité, équilibre entre résistance et fabricabilité
• Filet d'articulation: Profil arrondi pour les conditions de service difficiles

Quelles sont les normes internationales du fil les plus importantes pour l'industrie manufacturière ?

Les filetages métriques ISO dominent pratiquement le monde de la fabrication grâce à leur système de dénomination simple. Ils utilisent ce profil en V symétrique de 60° dans les versions à filetage grossier et à filetage fin. Ils s'écrivent “M” suivi du diamètre et du pas - comme M10×1,5 pour un filet de 10 mm de diamètre avec un pas de 1,5 mm. La norme de filetage unifié (UTS) utilise fondamentalement le même profil à 60°, mais se contente de mesures en pouces.

Le filetage Whitworth, avec son angle légèrement différent de 55°, est toujours présent dans certaines industries, en particulier au Royaume-Uni. Les filetages de tuyaux sont un animal à part entière - ils existent en versions parallèle et conique, spécifiquement conçues pour créer des connexions étanches à la pression qui ne fuiront pas sous l'effet de la pression. On les trouve encore partout dans la plomberie et les systèmes pneumatiques, malgré les normes plus récentes.

Explication des désignations des normes de filetage

• Filet métrique (M): M10×1,5 = diamètre principal de 10 mm, pas de vis de 1,5 mm
• UNC/UNF: 3/8-16 UNC = 3/8″ de diamètre, 16 filets par pouce, série grossière
• NPT: 1/2″ NPT = diamètre nominal du tuyau de 1/2″ (pas le diamètre réel), 14 TPI
• BSP: G1/2 = filetage droit (parallèle), R1/2 = filetage conique

Quels sont les paramètres critiques qui déterminent la performance des fils ?

Le pas de vis détermine l'espacement et joue un rôle important dans la résistance. Les systèmes métriques mesurent le pas en millimètres, c'est-à-dire la distance entre les filets adjacents. Les systèmes impériaux inversent cette mesure et comptent les filets par pouce (TPI). Ces filets plus grossiers donnent plus de matière aux crêtes, ce qui augmente considérablement la résistance à la traction.

Le diamètre principal définit la taille nominale, tandis que le diamètre secondaire affecte considérablement la résistance à la traction. Le diamètre primitif - l'endroit où l'épaisseur du filet est égale à la largeur de l'espace - détermine la qualité de l'ajustement fonctionnel des filets mâles et femelles. La série de filets renseigne sur la précision de fabrication et le jeu entre les pièces à assembler.

La différence entre les filetages fins et les filetages grossiers n'est pas seulement théorique - si vous choisissez le mauvais, votre assemblage risque de se briser sous l'effet de la charge ou de se desserrer avec le temps. J'ai vu des concepteurs commettre cette erreur à plusieurs reprises.

Classes de tolérance des filets

• Classes unifiées: 1A/1B (ajustement libre), 2A/2B (standard), 3A/3B (précision)
• Classes ISO: 4g/4H (en vrac), 6g/6H (standard), 7g/7H (précision)
• Flancs du fil: Surfaces angulaires qui entrent en contact avec les filets conjugués.

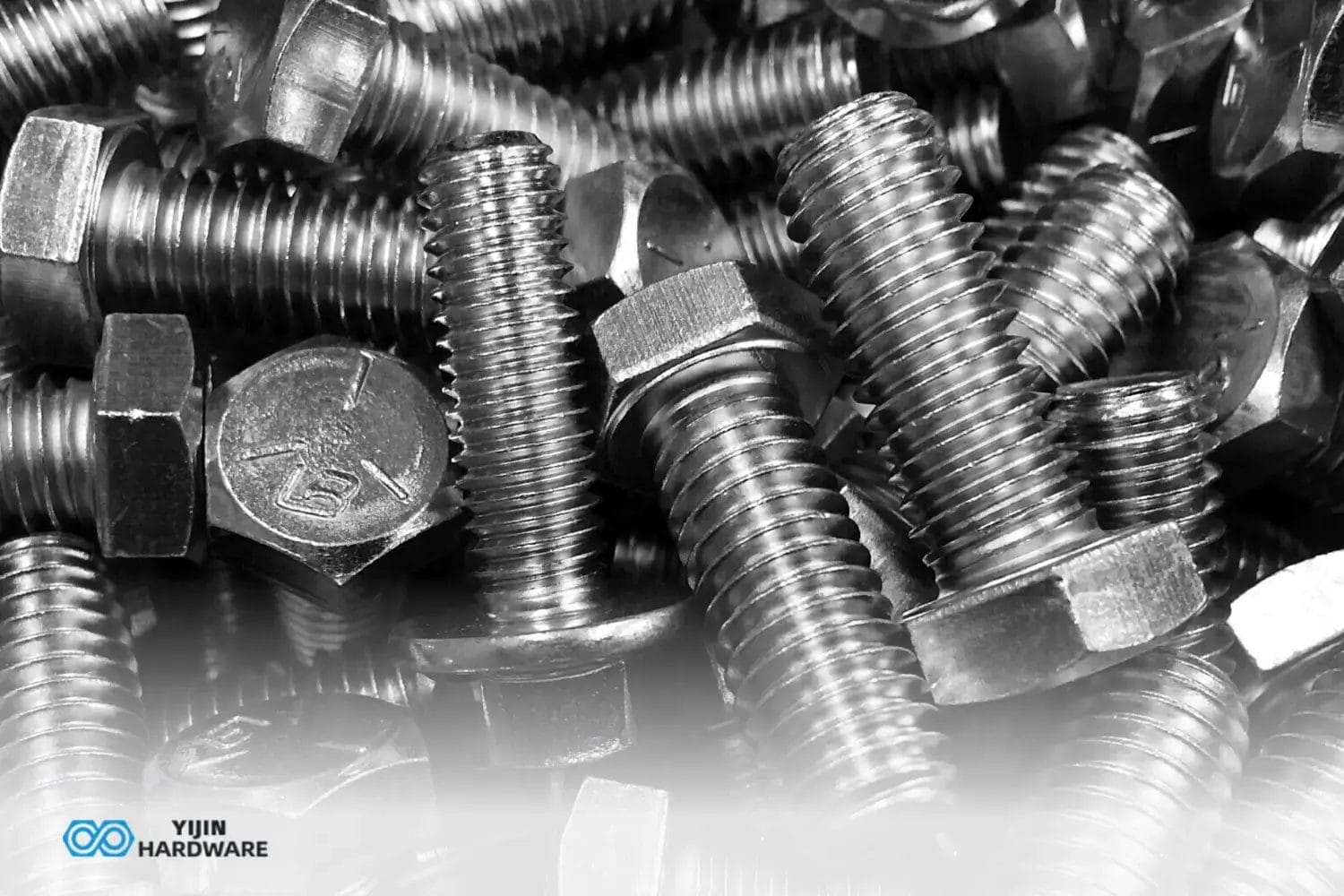

Comment la méthode de fabrication affecte-t-elle la qualité du fil ?

Le filetage est exactement ce qu'il semble être : vous découpez littéralement le matériau à l'aide d'outils de coupe pour créer le profil du filet. Cette méthode est très polyvalente et fonctionne sur pratiquement tous les matériaux, mais les fils finissent par être plus faibles que ceux obtenus par d'autres méthodes. Le processus implique généralement plusieurs passages, en enlevant progressivement de la matière jusqu'à ce que vous obteniez la forme finale du filet.

Le roulage de filets est complètement différent : au lieu de découper le matériau, vous le déformez à froid. Cela permet de préserver la structure interne du grain du métal et de durcir la surface. Le résultat ? Une résistance à la fatigue et une solidité globale nettement supérieures. Les ingénieurs conçoivent ces filetages de manière à ce qu'ils puissent supporter certaines conditions de charge, sur la base de paramètres géométriques précis.

Méthodes de production du fil

• Coupe du fil: Idéal pour les pièces uniques, les filetages internes ou lorsque vous avez besoin d'un produit personnalisé qui n'existe pas dans les tailles standard.
• Rouleau de fil: Offre une plus grande résistance, beaucoup plus lisse finition de la surface, et produit des pièces beaucoup plus rapidement en production
• Filets de vis sans fin: Ces filets hélicoïdaux spécialisés que l'on trouve dans les engrenages à vis sans fin et les convoyeurs industriels.
• Conception du fil: Change considérablement en fonction des besoins de l'application et de la façon dont elle sera chargée.

Le choix de la méthode n'est pas seulement théorique - il fait une réelle différence dans la durée de vie des pièces et dans la charge qu'elles peuvent supporter avant de tomber en panne. J'ai vu des fils d'apparence identique se comporter de manière totalement différente lors de tests de résistance, uniquement en raison de leur mode de fabrication.

Quels sont les types de fils qui conviennent le mieux aux applications spécialisées ?

Les trois types de filets les plus couramment utilisés sont les filets en V pour la fixation, les filets carrés/trapézoïdaux pour la transmission de puissance et les filets de tuyauterie pour les raccords d'étanchéité. Les filets Acme sont un type de filets à profil trapézoïdal avec un angle inclus de 29°. Ils permettent d'équilibrer la capacité de charge avec un frottement acceptable pour les systèmes mécaniques.
Les filetages coniques s'affinent avec le profil du filetage, ce qui garantit l'étanchéité des raccords de tuyauterie. Les filetages sont les éléments mécaniques les plus couramment utilisés dans toutes les industries, avec des types spécifiques optimisés pour des applications particulières.

Applications de filets spécialisés

• Filets de contrefort: Blocs de culasse d'artillerie, capsules de bouteilles, applications à forte charge
• Fil unifié: Norme commune en Amérique du Nord pour les boulons, les écrous et les fixations
• Fil d'un filet de vis: Distance parcourue en un tour complet pour les filets à plusieurs départs
• Filet de boulon: Filets extérieurs normalisés sur les fixations pour un assemblage cohérent

Comment Yijin Hardware assure une qualité de fil parfaite

Chez Yijin Hardware, nous mettons en œuvre des procédures d'inspection rigoureuses à l'aide d'équipements de mesure de précision. Nos Usinage CNC produisent des filetages répondant à des spécifications précises pour tous les types de filetages standard et personnalisés. Nous vérifions les dimensions des filetages à l'aide de jauges et de comparateurs optiques afin de garantir un ajustement parfait.

Contactez nos experts en filetage dès aujourd'hui pour l'usinage CNC de précision de tous vos besoins en composants filetés. Notre équipe technique fournit une assistance complète en matière de spécifications de filetage afin de garantir des performances optimales dans vos applications.

FAQ

Combien de types de filets y a-t-il en mécanique ?

Les systèmes mécaniques utilisent des dizaines de types de filets dans le cadre de diverses normes, avec plus de 30 formes normalisées actuellement utilisées dans le monde. Les principales catégories comprennent les filetages de fixation (profil en V), les filetages de transmission de puissance (carrés, trapézoïdaux, à contreforts) et les filetages d'étanchéité (filetages de tuyauterie). Chaque catégorie comporte de multiples variantes avec des normes dimensionnelles et des applications spécifiques.

Quels sont les trois principaux types de fils ?

Les trois types de filets les plus courants dans les applications mécaniques modernes sont les filets métriques ISO (norme mondiale avec un profil en V de 60°), la norme unifiée (norme nord-américaine avec un profil en V de 60°) et les filetages pour tuyaux (NPT/NPTF en Amérique du Nord, BSP dans le monde). Ces normes dominantes représentent la majorité des raccords filetés dans la fabrication actuelle, les filetages métriques continuant à gagner en importance.

Quelle est la différence entre les filetages ISO et NPT ?

Les filetages métriques ISO présentent un profil en V symétrique de 60° conçu principalement pour les applications de fixation, avec des filetages droits spécifiés par le diamètre et le pas en millimètres. Les filets NPT présentent un profil en V de 60° avec une conicité de 1:16, conçu spécifiquement pour assurer l'étanchéité à la pression des raccords de tuyauterie. Alors que l'ISO utilise une désignation métrique directe, le NPT utilise des tailles nominales de tuyaux qui ne correspondent pas directement aux diamètres réels.
