Précautions pour l'utilisation du pied à coulisse

Le pied à coulisse offre une grande variété de modes de mesure, est facile à utiliser, durable, polyvalent et peu coûteux, et peut être considéré comme l'outil de mesure le plus courant de la boîte à outils.

Cependant, l'utilisation correcte d'un pied à coulisse nécessite de prêter attention à un certain nombre de points. Commençons par les facteurs d'erreur qui affectent les résultats des mesures.

1. Composant d'erreur

Lors des mesures effectuées à l'aide de pieds à coulisse, de nombreux facteurs sont à l'origine d'erreurs, telles que la parallaxe, les erreurs dues à la structure et non au principe d'Abbe, la dilatation thermique due à la différence de température entre les pieds à coulisse et les pièces à usiner, etc.

En outre, le pied à coulisse n'étant pas doté d'un dispositif de pression constante, il est difficile de saisir la force appropriée et uniforme lors de la mesure, ce qui constitue un autre facteur d'erreur.

2. La structure des pieds à coulisse n'est pas conforme au principe d'Abbe

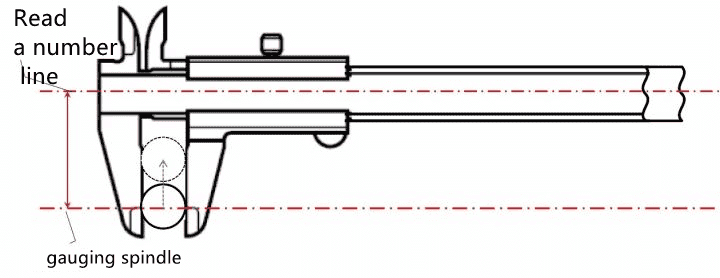

L'axe de lecture et l'axe de mesure des pieds à coulisse ne sont pas conformes au principe d'Abbe car les axes sont différents.

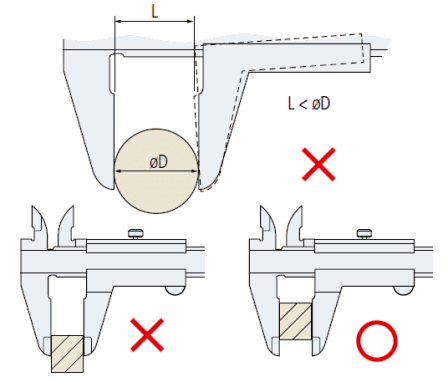

Ainsi, lors de l'utilisation de pieds à coulisse, la racine ou la pointe de la griffe est utilisée pour mesurer, ce qui risque d'augmenter l'erreur de mesure.

Lors de la mesure, il convient de noter que la pièce mesurée doit être aussi proche que possible du corps de la règle (axe du numéro de lecture).

3. Lire la parallaxe de l'échelle

Regardez directement l'échelle du curseur pour vérifier qu'elle est alignée avec le diviseur de l'échelle principale.

La différence de hauteur entre le pied à coulisse et la surface de l'échelle de la règle principale peut facilement provoquer une erreur de lecture.

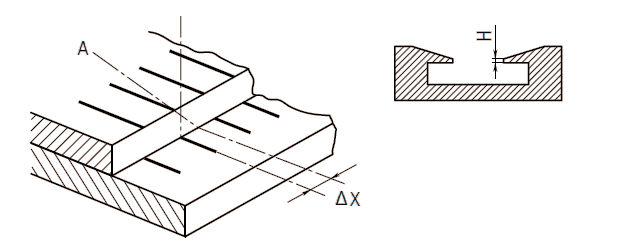

Comme le montre la figure ci-dessous, si l'échelle du curseur est vue de manière oblique, l'erreur illustrée dans la figure ΔX se produira.

Pour éviter cet effet, la spécification JIS indique que la hauteur de marche (H) ne doit pas être supérieure à 0,3 mm.

4. Pliage de la face terminale du point de référence

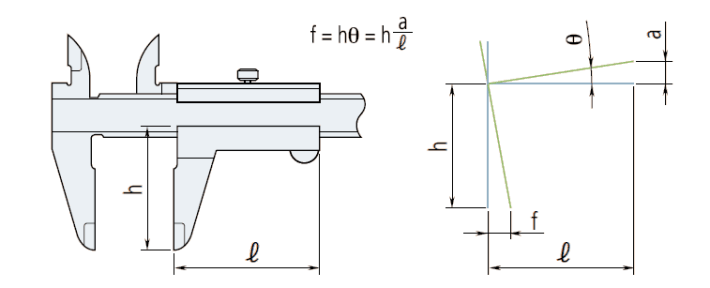

La flexion de la règle qui guide le glissement de la règle entraîne une erreur comme le montre la figure ci-dessous, qui peut être exprimée par la même formule de calcul que l'erreur qui n'est pas conforme au principe d'Abbe.

Supposons que la déformation causée par la flexion de la règle de guidage soit de 0,01 mm/50 mm, et que la pointe du diamètre extérieur soit de 40 mm pour calculer : f=40 mm×0,01÷50＝0,008 mm.

5. La relation entre la mesure et la température

Le corps du pied à coulisse est généralement en acier inoxydable, qui a le même coefficient de dilatation thermique (10,2±1)×10-6/K que le fer.

L'influence du matériau de l'objet mesuré, de la température ambiante et de la température de la pièce à usiner sur la mesure doit être prise en compte lors de la mesure.

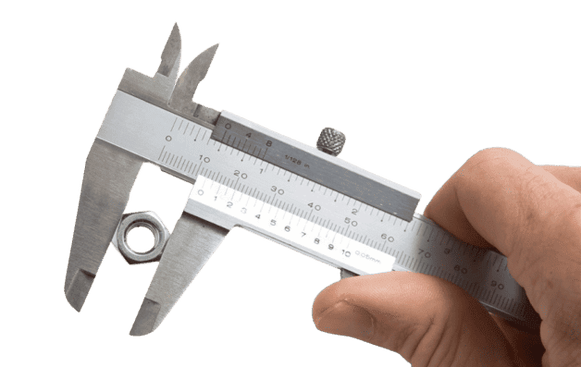

pied à coulisse

6. Précautions à prendre lors de l'utilisation

Les pieds à coulisse sont très tranchants, il faut donc manipuler l'instrument avec précaution pour éviter les blessures.

Évitez d'endommager l'échelle du pied à coulisse numérique. Ne pas encoder le numéro d'identification ou laisser d'autres informations avec le stylo électrique.

7. Entretien des surfaces de glissement et des surfaces de mesure

Avant d'utiliser les pieds à coulisse, essuyez la poussière et la saleté sur les surfaces de glissement et de mesure à l'aide d'un chiffon doux et sec.

8. Vérifier et calibrer l'origine avant utilisation

Coincez un morceau de papier propre entre vos pattes extérieures et tirez-le lentement.

Fermez le pied à coulisse et assurez-vous que l'échelle du vernier (ou l'affichage) est réglée sur zéro avant d'utiliser le pied à coulisse.

Lors de l'utilisation de pieds à coulisse numériques, réinitialisez la pile après l'avoir remplacée (boutons de mise à zéro).

9. Fonctionnement après utilisation

Après avoir utilisé l'étrier, essuyez soigneusement l'eau et l'huile. Ensuite, enduire légèrement l'étrier d'huile antirouille et laisser sécher avant de le ranger.

Les étriers étanches, pour éviter l'apparition de rouille après utilisation, doivent également être nettoyés à l'eau.

10. Précautions de stockage

Éviter la lumière directe du soleil, les températures élevées et basses, et conserver dans un environnement très humide.

Si les pieds à coulisse numériques ne sont pas utilisés pendant plus de trois mois, retirez la batterie avant de les ranger.

La griffe de mesure extérieure du pied à coulisse ne doit pas être complètement fermée pendant le stockage.
