Fraisage CNC horizontal et vertical - Explication des différences

Les fraiseuses CNC horizontales et verticales diffèrent principalement par l'orientation de la broche : les broches horizontales sont parallèles à la table de travail, tandis que les broches verticales sont perpendiculaires à celle-ci. Les fraiseuses CNC horizontales et verticales sont les deux principaux types de processus d'usinage utilisés dans la fabrication. Leurs différences fondamentales ont une incidence sur les capacités de coupe, l'accessibilité des pièces à usiner et les applications appropriées.

Le choix entre ces deux types de fraisage a un impact significatif sur l'efficacité de la production, la qualité des pièces et les coûts de fabrication. Heureusement, Quincaillerie Yijin est spécialisé dans la fourniture de services d'information verticaux et horizontaux. Services de fraisage CNC, L'entreprise répond à un large éventail de besoins de fabrication en s'appuyant sur les technologies CNC les plus récentes.

Principaux enseignements

• Les fraiseuses CNC horizontales et verticales diffèrent par l'orientation de la broche - les broches horizontales sont parallèles à la table de travail pour les opérations de coupe latérale avec une évacuation des copeaux et une stabilité supérieures, tandis que les broches verticales sont perpendiculaires pour un accès de haut en bas et des détails plus fins.
• Le fraisage horizontal offre des taux d'enlèvement de matière plus efficaces, des coupes plus profondes et un usinage sur plusieurs faces pour la production en grande série, mais il s'accompagne d'un coût initial et de besoins de formation plus importants, tandis que le fraisage vertical est plus abordable, plus convivial et moins encombrant, ce qui le rend idéal pour le prototypage et les travaux de détail en petites séries.
• Le choix entre les deux dépend du volume de production, des délais et du budget, car chaque orientation a un impact unique sur l'efficacité, la qualité des pièces et les coûts de fabrication globaux.

Qu'est-ce que le fraisage CNC horizontal et comment fonctionne-t-il ?

Les fraiseuses horizontales à commande numérique sont équipées d'outils de coupe montés sur une broche orientée horizontalement et parallèle à la surface de la pièce. Ces machines utilisent des outils de coupe plus courts et plus épais qui tournent autour d'un axe horizontal pour enlever la matière de la pièce stationnaire.

L'orientation horizontale permet d'effectuer des opérations de coupe latérale, l'outil approchant la pièce par le côté plutôt que par le haut. L'approche latérale de la pièce permet un usinage plus efficace des géométries complexes et des coupes plus profondes.

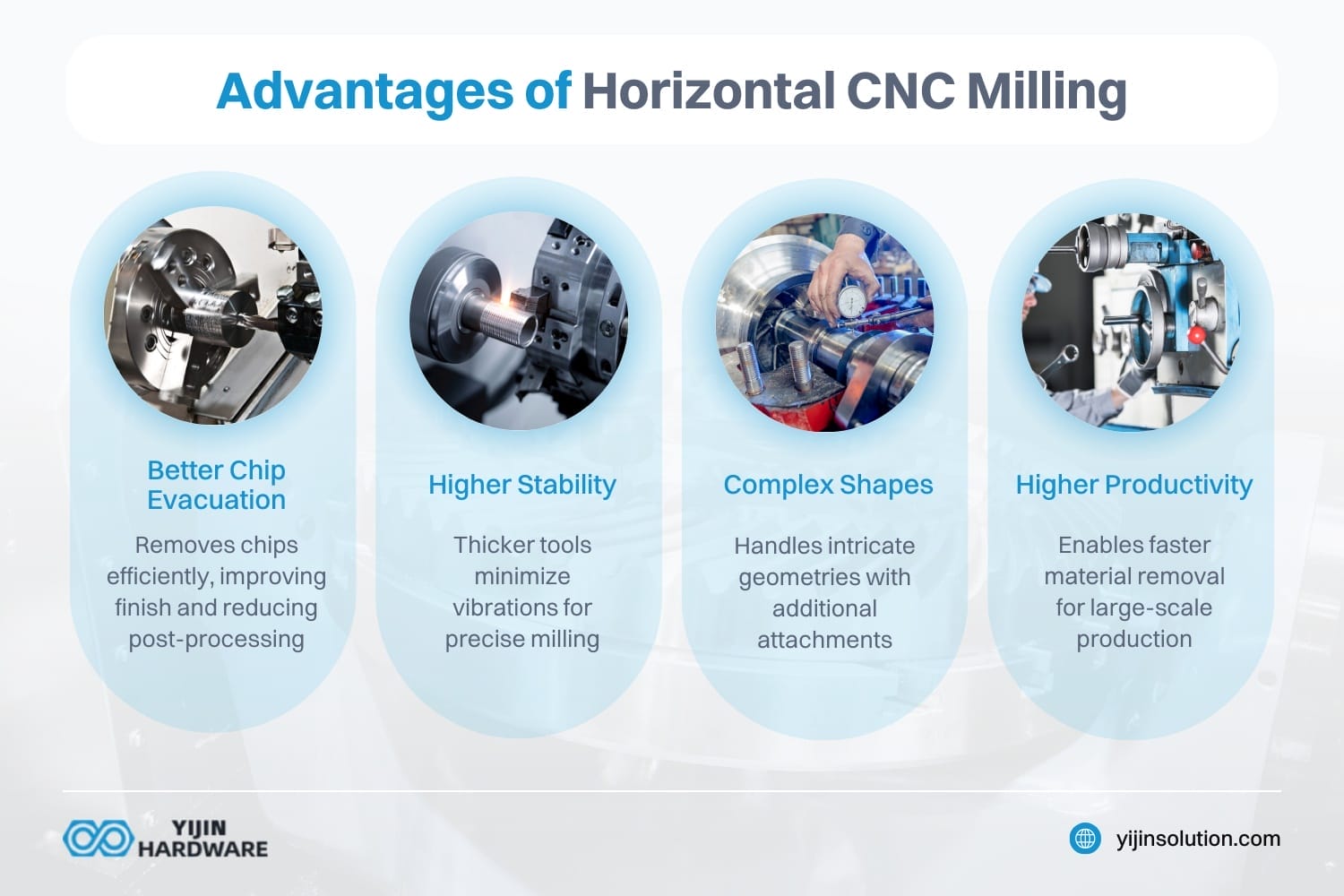

Avantages du fraisage horizontal à commande numérique

• Meilleure évacuation des puces: L'orientation horizontale projette les copeaux loin de la pièce à usiner, ce qui permet d'obtenir une finition plus lisse et de réduire les besoins de post-traitement. Rendre l'évacuation des copeaux plus efficace est particulièrement bénéfique dans un atelier d'usinage où l'efficacité est cruciale.
• Une plus grande stabilité: Les outils plus épais minimisent les vibrations, ce qui garantit des coupes plus précises. Il est essentiel d'exploiter et de maximiser la stabilité pour maintenir la précision des opérations de fraisage.
• Formes compliquées: Le fraisage CNC horizontal est capable de traiter des géométries difficiles grâce à des accessoires supplémentaires. Cette polyvalence accrue permet d'utiliser le fraisage CNC horizontal dans un large éventail d'applications, et pas seulement dans les formes standard.
• Productivité accrue: Il permet d'obtenir des taux d'enlèvement de matière plus rapides et des coupes plus profondes, ce qui le rend idéal pour la production à grande échelle. Selon les Mastercam, Les broyeurs horizontaux sont nettement préférables pour les grandes quantités ou les pièces plus complexes.

Inconvénients du fraisage CNC horizontal

• Coûteux: Coûts initiaux et d'entretien plus élevés que pour les machines verticales. Bien que cela puisse être un facteur important pour les petites exploitations aux budgets limités,
• Formation des opérateurs: Il est plus difficile de trouver des opérateurs formés en raison de la rareté de la machine. Cette rareté peut entraîner une augmentation des coûts de main-d'œuvre et des besoins de formation.

Comprendre le fraisage vertical à commande numérique

Les fraiseuses CNC verticales sont dotées d'une broche montée perpendiculairement à la table de travail, l'outil de coupe s'étendant vers le bas dans le matériau. Cette orientation imite la perspective humaine naturelle du travail par le haut, ce qui rend ces machines plus intuitives à utiliser et à surveiller.

Il existe deux types principaux de fraiseuses verticales : les fraiseuses à tourelle et les fraiseuses à banc :

Comment fonctionnent les moulins à tourelle ?

Dans les fraiseuses à tourelle, la broche reste immobile tandis que le banc se déplace horizontalement et verticalement. Cette conception permet un contrôle précis de la position de la pièce, ce qui rend les fraiseuses à tourelle particulièrement efficaces pour la fabrication de pièces à cavités multiples, de moules et de composants nécessitant des opérations d'alésage précises. Le mouvement du banc offre une grande souplesse pour la création de caractéristiques détaillées sur des pièces plus petites.

Comment fonctionnent les moulins à lit ?

Les fraiseuses à banc, contrairement aux fraiseuses à tourelle, sont dotées d'un banc fixe avec une broche qui se déplace verticalement tandis que la table se déplace horizontalement. Cette configuration offre une plus grande stabilité pour les pièces de grande taille, car le banc reste immobile pendant les opérations d'usinage. La table de travail glisse le long de l'axe horizontal tandis que la broche s'ajuste en hauteur, ce qui permet de réaliser efficacement des opérations de surfaçage, de rainurage et de perçage.

Les outils de coupe des machines verticales sont généralement plus longs et plus fins que ceux utilisés dans les machines horizontales, ce qui permet de réaliser des détails précis mais limite la profondeur de coupe et les taux d'enlèvement de matière.

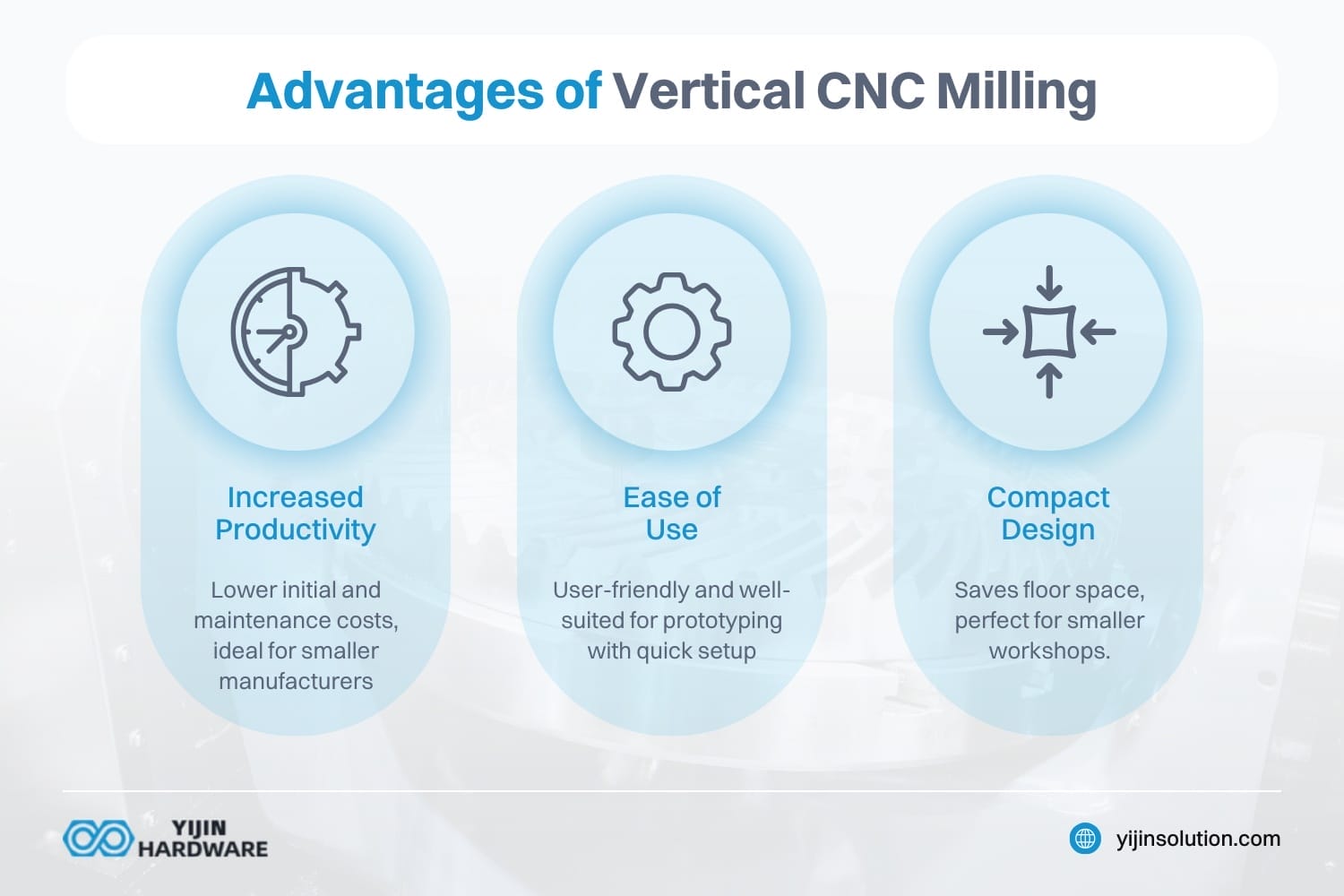

Avantages du fraisage vertical à commande numérique

• Rentabilité: Des coûts initiaux et d'entretien plus faibles que ceux des machines horizontales. Le fraisage vertical est plus accessible aux petits fabricants.
• Facilité d'utilisation: Généralement plus conviviales et adaptées au prototypage. La simplicité des machines verticales permet une mise en place et un fonctionnement plus rapides.
• Conception compacte: Elle nécessite moins d'espace au sol, ce qui la rend idéale pour les petits ateliers. La compacité du fraisage vertical est bénéfique dans les environnements où l'espace est limité.

Inconvénients du fraisage vertical à commande numérique

• Flexibilité limitée: Le fraisage vertical n'est pas adapté à la production à grande échelle ou aux géométries compliquées. Cette limitation restreint son utilisation dans les environnements de fabrication en grande série.
• Enlèvement des copeaux: Les copeaux s'accumulent sur la pièce et doivent être enlevés manuellement. Cela peut augmenter les coûts de main-d'œuvre et réduire l'efficacité.

Choisir entre le fraisage CNC horizontal et vertical

Lorsqu'il s'agit de choisir entre le fraisage CNC horizontal et vertical, plusieurs facteurs doivent être pris en compte, tels que le volume de production et le type de matériau. D'autres éléments qui peuvent vous inciter à choisir l'un ou l'autre sont l'impact sur les délais de livraison, qui peuvent être influencés par la difficulté d'utilisation de votre fraiseuse CNC.

Quelles sont les industries qui bénéficient le plus du fraisage CNC horizontal ?

Les industries de l'aérospatiale, de l'automobile et de l'équipement lourd sont celles qui bénéficient le plus de l'utilisation d'une fraiseuse CNC horizontale. Bien que ces secteurs ne soient pas les seuls à utiliser ce type de fraiseuse CNC, nous avons expliqué pourquoi et comment ces trois secteurs préfèrent le fraisage horizontal au fraisage vertical.

Comment l'industrie aérospatiale utilise-t-elle les broyeurs horizontaux ?

L'industrie aérospatiale a besoin de fraisage horizontal pour plusieurs de ses composants structurels. Il s'agit notamment de pièces de moteur et d'assemblages de trains d'atterrissage. La capacité d'usiner des géométries difficiles à réaliser avec des tolérances serrées rend les fraiseuses horizontales essentielles pour la production de composants à partir de matériaux difficiles comme les alliages de titane et l'Inconel.

Les machines horizontales permettent d'usiner de grandes structures monolithiques, ce qui réduit le nombre de pièces et le poids tout en améliorant l'intégrité structurelle - des facteurs essentiels dans la fabrication des avions.

Pourquoi les constructeurs automobiles préfèrent-ils les fraises horizontales aux fraises verticales ?

Les installations de production automobile utilisent des fraiseuses horizontales pour la fabrication en grande série de blocs moteurs, de boîtiers de transmission et de composants structurels. Les taux d'enlèvement de matière supérieurs réduisent les temps de cycle par rapport aux machines verticales lors de la production de composants tels que les culasses, où plusieurs surfaces doivent être usinées selon des spécifications précises.

Pour les grandes séries, les broyeurs horizontaux permettent généralement de réaliser des économies malgré un investissement initial plus important.

Quels sont les avantages du fraisage horizontal pour les fabricants d'équipements lourds ?

L'industrie de l'équipement lourd utilise le fraisage horizontal pour les composants de grande taille tels que les collecteurs hydrauliques, les carters d'engrenages et les cadres structurels. Ces machines traitent efficacement les pièces moulées et forgées en acier de grande taille tout en maintenant la précision du positionnement sur de grandes enveloppes de travail. La possibilité d'effectuer des opérations de coupe lourdes réduit considérablement le temps de production des composants massifs.

Quelles sont les industries qui bénéficient le plus du fraisage vertical à commande numérique ?

L'industrie médicale, la fabrication électronique et même les ateliers d'outillage bénéficient grandement du fraisage CNC vertical. La plupart des ateliers d'électronique et d'outillage ont besoin de travaux détaillés sur une seule face, pour lesquels le fraisage CNC vertical excelle. Certains appareils médicaux bénéficieront davantage du fraisage horizontal, mais de nombreux produits peuvent encore être fabriqués à l'aide du fraisage vertical.

Comment les fabricants de dispositifs médicaux utilisent-ils les broyeurs verticaux ?

L'industrie des dispositifs médicaux est extrêmement dépendante des fraiseuses verticales pour la production de composants de précision tels que les implants orthopédiques, les instruments chirurgicaux et les pièces d'équipement de diagnostic. La visibilité directe et le contrôle précis offerts par les centres d'usinage verticaux permettent aux fabricants d'obtenir les finitions de surface et les tolérances serrées requises pour les applications médicales. Pour les composants spécialisés produits en plus petites quantités, les fraiseuses verticales offrent l'équilibre idéal entre précision et rentabilité.

Pourquoi les broyeurs verticaux sont-ils populaires dans la fabrication de produits électroniques ?

Les fabricants d'électronique utilisent des fraiseuses verticales pour produire des dissipateurs thermiques, des composants de châssis et des fixations de précision. La capacité à créer des détails fins et à maintenir des tolérances serrées rend les fraiseuses verticales idéales pour l'usinage des boîtiers en aluminium et des composants de gestion thermique. Pour le développement de prototypes et les petites séries courantes dans l'électronique grand public, les machines verticales offrent des délais d'exécution plus courts grâce à des procédures de réglage plus simples et à une programmation plus intuitive.

Les moulins verticaux sont-ils utiles aux ateliers d'outillage et de matriçage ?

Oui, les ateliers de fabrication d'outils et de matrices utilisent également des fraiseuses verticales. L'excellente visibilité et le contrôle précis permettent aux artisans d'obtenir les détails fins et les finitions de surface nécessaires pour les moules d'injection et les matrices d'emboutissage. Pour les ateliers qui traitent divers projets en petites séries, les fraiseuses verticales offrent une plus grande polyvalence pour différents types de travaux, tout en nécessitant un investissement moins important que les machines horizontales comparables.

Yijin Hardware propose des services complets d'usinage CNC, y compris le fraisage vertical et horizontal. Notre expertise vous permet de choisir la machine adaptée à vos besoins spécifiques, qu'il s'agisse d'une production en grande quantité ou d'un travail de précision. En utilisant les dernières technologies CNC et en comprenant les différences entre le fraisage horizontal et le fraisage vertical, nous fournissons des solutions sur mesure pour soutenir vos objectifs de fabrication.

Contactez-nous dès aujourd'hui pour découvrir comment nos services peuvent optimiser vos processus de production et vous aider à sélectionner la fraiseuse adaptée à votre projet.

FAQ sur le fraisage horizontal et vertical

Quels sont les principaux composants d'une fraiseuse horizontale ?

Une fraiseuse horizontale se compose d'un axe horizontal, d'une broche et d'une poutre horizontale. Les fraises horizontales projettent les copeaux vers l'extérieur pendant le processus de fraisage pour un enlèvement efficace de la matière. Cette machine-outil offre une stabilité pour l'usinage intensif, en particulier pour les pièces de grande taille. Par rapport à ses homologues verticales, elle offre les avantages et les inconvénients de l'usinage CNC en fonction des besoins de l'application.

Quels sont les types de fraiseuses ?

Les fraiseuses se présentent sous différentes formes, notamment le fraisage vertical, le fraisage horizontal par rapport au fraisage vertical et les fraiseuses à banc. Le choix entre les options verticales et horizontales dépend du type de centre d'usinage requis. Une fraiseuse à genouillère verticale est équipée d'une tête verticale, tandis qu'une configuration horizontale permet une coupe intensive. Les différences entre les fraiseuses verticales et horizontales ont un impact sur la vitesse, la précision et la flexibilité.

Un broyeur 5 axes est-il essentiellement une combinaison des deux ?

Une fraiseuse à 5 axes intègre des mouvements horizontaux ou verticaux avec des capacités de rotation pour l'usinage. Elle surpasse à la fois l'usinage vertical CNC et les configurations horizontales en permettant une coupe multidirectionnelle. Les configurations de fraisage vertical CNC ne disposent pas à elles seules des mouvements d'inclinaison et de rotation supplémentaires nécessaires pour les travaux complexes. La combinaison des axes dans un système à 5 axes améliore l'efficacité et réduit les besoins de repositionnement.

Est-il impossible d'effectuer une opération de surfaçage sur une fraiseuse verticale et de surfaçage sur des fraiseuses horizontales ?

Ce n'est pas impossible, mais chaque machine a une fonction plus adaptée à des tâches spécifiques. Une installation verticale CNC peut effectuer un fraisage simple, mais elle est moins efficace qu'un processus de fraisage horizontal. De même, une installation de fraisage horizontale peut effectuer le fraisage de face, bien que les centres d'usinage verticaux CNC soient plus couramment utilisés. Le processus de fraisage dépend de l'orientation horizontale ou verticale de la pièce et de l'outillage.
